Manual de Planos 3D

01Primeros pasos

Abre mueblelab.com/plano2d en el navegador del ordenador. No hay que instalar nada. Para guardar en tu espacio y compartir, entra con tu cuenta de MuebleLab con el botón Entrar, arriba a la derecha.

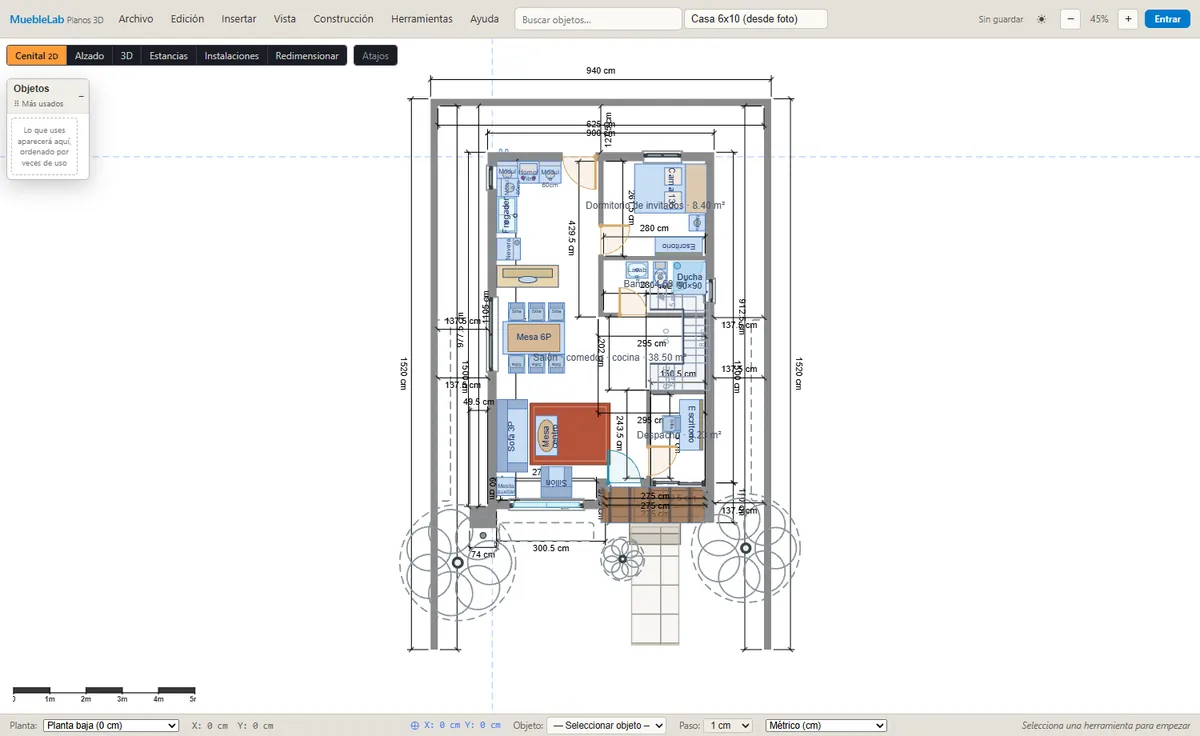

Las partes de la pantalla

• Menús: Archivo, Edición, Insertar, Vista, Construcción, Herramientas, 3D (con el visor abierto) y Ayuda.
• Barra de vistas: Cenital 2D, Alzado, 3D, Estancias, Instalaciones y Redimensionar, y el botón Atajos.
• Objetos · Más usados: los objetos que más colocas, ordenados por uso.
• Barra de estado: planta activa, coordenadas del ratón, objeto seleccionado, paso de movimiento con el teclado y unidades.

Tu primera casa en cuatro pasos

1. Dibuja el contorno con Muro (M). Pulsa en cada esquina y termina con Esc.
2. Reparte las habitaciones con Tabique (P) y añade puertas (D) y ventanas (N).
3. Coloca los muebles desde Insertar › Objetos….
4. Pulsa 3D en la barra de vistas y, dentro, Recorrer.

02Abrir, guardar y compartir

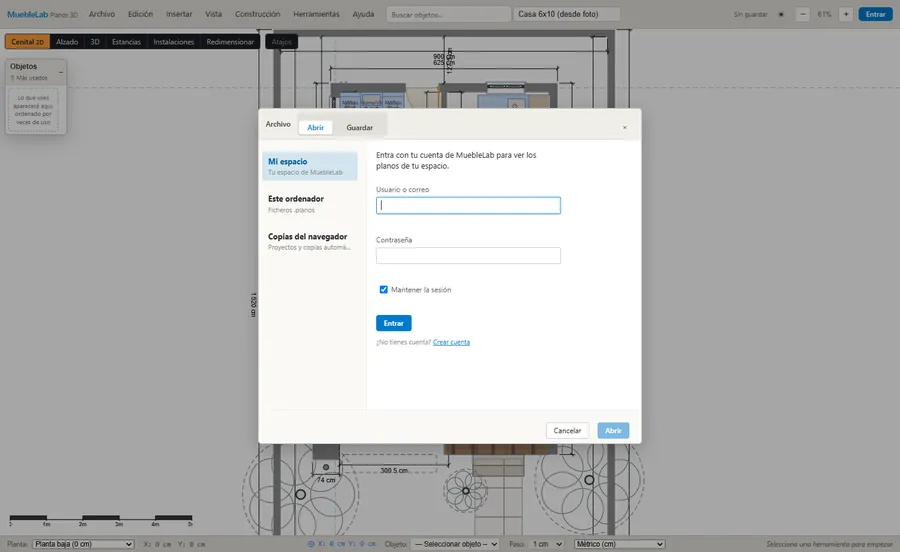

Archivo › Abrir… (Ctrl+O) y Guardar como… (Ctrl+Shift+S) abren la misma ventana, con las pestañas Abrir y Guardar y tres sitios:

• Mi espacio: tu carpeta de MuebleLab en el servidor (carpeta «Planos» por defecto). Se abre desde cualquier ordenador. Si no has entrado, la propia ventana te pide la sesión.
• Este ordenador: elige o arrastra un fichero .planos, o guárdalo en tu disco.
• Copias del navegador: las copias automáticas que guarda el navegador. Solo sirven para abrir y recuperar trabajo.

Ctrl+S guarda directamente donde vive el plano. Si todavía no tiene sitio, abre la ventana. Cerrar proyecto pregunta si quieres guardar los cambios.

Compartir con un enlace

Archivo › Compartir enlace para el móvil… crea un enlace mueblelab.com/plano2d/v/CÓDIGO con una foto de la casa, listo para WhatsApp. Quien lo abre en el móvil ve el plano con los dedos, elige habitaciones, mira el 3D, recorre la casa y hasta puede quitar muros para ver dentro, sin cambiar tu plano. Con Editar en el ordenador se guarda una copia propia en su cuenta. Mis enlaces compartidos… lista tus enlaces y permite desactivarlos.

Otras opciones de Archivo

03El lienzo: zoom, medidas y selección

• La rueda del ratón acerca y aleja hacia donde apunta. Encuadrar todo (F) vuelve a enseñar el plano entero.
• Para desplazarte, mantén Espacio mientras arrastras, o arrastra con el botón central.
• Se trabaja en centímetros. En Vista › Unidades puedes pasar a pies y pulgadas.
• Vista muestra u oculta estructura, huecos, mobiliario, sanitarios, cocina, cotas, nombres de estancias y fondo, y añade guías verticales (G) u horizontales (Shift+G).
• El origen (O) marca el punto 0,0. En Herramientas puedes llevar una esquina del plano al origen o reiniciarlo.
• Vista › Tema oscuro cambia la pantalla a colores oscuros, igual que MuebleLab.

Seleccionar y editar

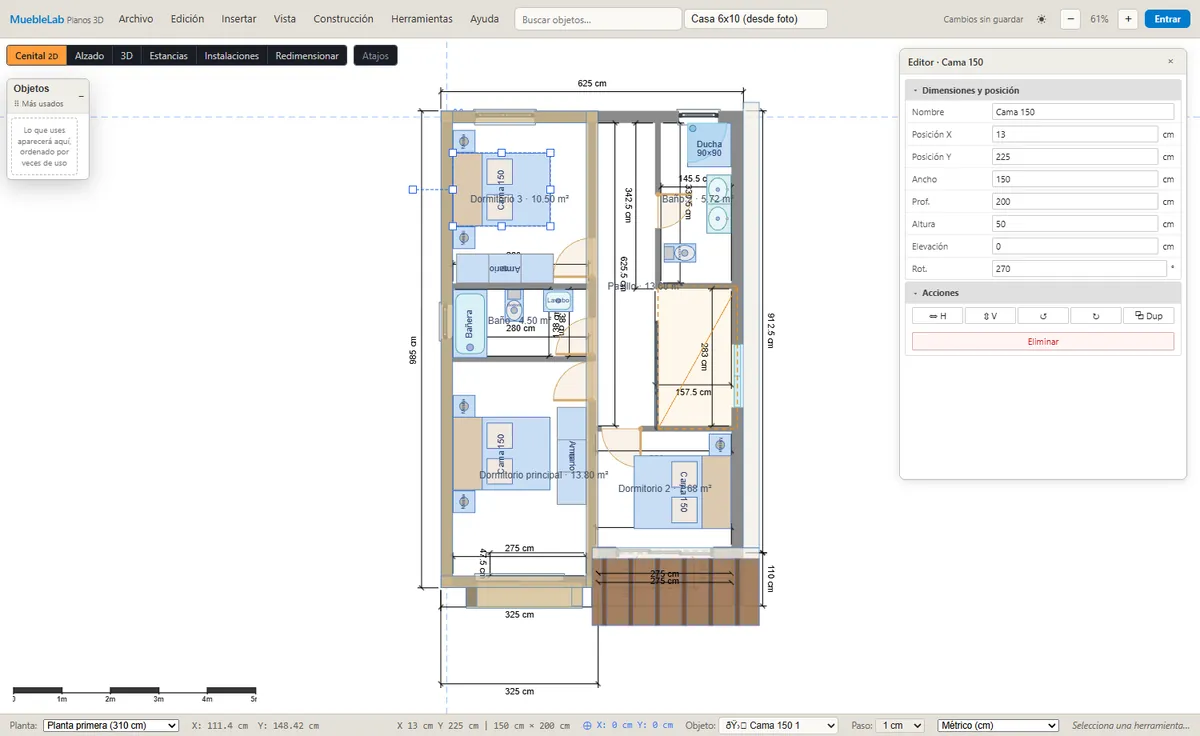

Con Seleccionar (V) pulsa en un elemento para abrir su editor de propiedades: nombre, posición, ancho, fondo, altura, elevación sobre el suelo, giro y las opciones propias del objeto. Shift+clic o un marco seleccionan varios. Las flechas mueven la selección según el paso de la barra de estado.

Edición tiene deshacer (Ctrl+Z), rehacer (Ctrl+Y), copiar, pegar, duplicar (Ctrl+D), agrupar (Ctrl+G), desagrupar, eliminar (Supr) y Copia espejada del plano… para casas simétricas o pareadas.

04Muros, paredes y tabiques

Pulsa para empezar y vuelve a pulsar en cada esquina. Esc termina la cadena. Cada tramo recto se convierte en un muro propio, y si haces un mismo tramo en varias veces se une en uno solo. Las esquinas quedan macizas.

• Medidas exactas: haz doble clic en una cota y escribe la medida. El muro del extremo se desplaza en paralelo.
• Puntos: al seleccionar un muro aparecen sus puntos. Arrástralos para cambiar el trazado. Con Shift se alinean en horizontal o vertical con otros puntos.
• Arrastrar pared (X) mueve un tramo entero.
• Redimensionar paredes (T, o el botón Redimensionar) marca cada línea de muros en naranja. Al arrastrarla se mueven todos los muros de esa línea con sus puertas y ventanas, y se ve cuánto has desplazado. Alt quita el imán.
• En el editor del muro: grosor (con botones de 7 a 30 cm), altura del muro (útil para tapias y antepechos), añadir o quitar puntos y desacoplar un tramo.
• Construcción › Bloquear muros y paredes los protege mientras amueblas.

05Puertas y ventanas

En Insertar están la puerta simple (D), doble, blindada, de cristal, de madera con cristales, las correderas (vistas o encastradas) y la ventana (N). Pulsa sobre un muro para colocarla; se orienta sola.

• Las puertas y ventanas tienen un tirador en cada jamba: arrastra uno para cambiar el ancho y el otro se queda quieto.
• Las distancias a las esquinas se ven al seleccionarlas.
• Las puertas tienen Estado abierta o cerrada, material, cristal (mate o transparente), diseño de cuarterones y acabado (roble, nogal, fresno, blanco, gris, negro). El acabado general se pone en Proyecto y alturas.
• En Insertar › Objetos… › Puertas y Ventanas hay modelos de catálogo con más opciones: puerta de entrada, de garaje, balconera corredera, ventanal minimalista, ventanas abatibles, oscilobatientes, fijas y correderas, con color de marco y persiana.

06Muebles y objetos

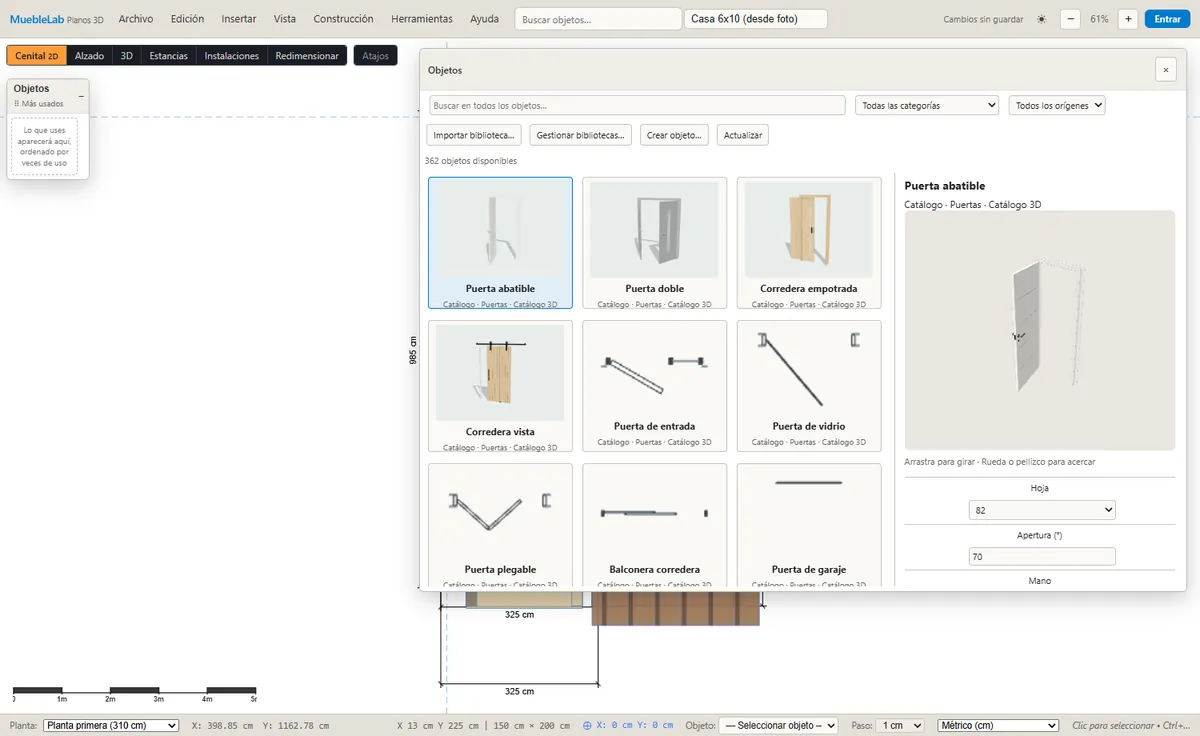

Insertar › Objetos… abre el catálogo: más de 350 objetos en grupos como baño, cocina, salón, comedor, dormitorio, informática, calefacción, climatización, cortinas y estores, plantas, jardín y terraza, parcela y fachada, coches, bicicletas, instalaciones y energía solar. Busca por nombre, elige y pulsa en el plano.

• Gira el objeto seleccionado con ] y [ (90°), o escribe el giro en sus propiedades.
• Los objetos del catálogo cambian de forma con sus opciones: plazas del sofá, número de puertas del armario, tipo de inodoro, apertura del toldo…
• Mobiliario libre tiene 55 modelos 3D sencillos con licencia libre, con colores por material.
• Los muebles que diseñas en MuebleLab, cocinas incluidas, se colocan con sus materiales. También puedes abrir bibliotecas .mueblelib con varios muebles.
• Caja libre (en Otros) es un volumen con color, altura y elevación: sirve para pórticos, vigas, cornisas o un paño de fachada de otro color.
• Las alfombras se dibujan debajo de los muebles. Tienen diseño liso, con cenefa, rayas o geométrico, y sus colores.
• La encimera de baño se dibuja por contorno, con sus senos, el tipo de lavabo y el grifo.

07Estancias y acabados

Con los muros cerrados, Archivo › Definir estancias… detecta cada habitación y le pones nombre. El plano muestra el nombre y los m².

• Construcción › Acabados: suelo de baldosa, madera, tarima o piedra (con el tamaño real de la pieza y su orientación) y paredes con pintura o revestimiento. Una pared concreta puede tener su propio acabado.
• Estancias (en la barra de vistas, o Vista › Trabajar por estancias): elige una o varias habitaciones y trabaja solo con ellas, en 2D y en 3D.

08Plantas, escaleras y ascensor

Construcción › Planta cambia la planta que editas y permite:

• Añadir planta copiando muros exteriores: el piso de arriba nace con el mismo contorno, listo para repartir.
• Añadir planta vacía, Añadir azotea encima de la última planta… (con barandilla de metal, vidrio, fábrica, bloques o celosía) y Borrar planta.
• Todas las plantas: se ven las demás debajo, en color y transparentes, mientras editas la activa. También vale en 3D.

Escaleras

En el catálogo hay escalera de un tramo, en L con descansillo, de dos tramos (en U) y de tres tramos. En sus propiedades eliges la planta de llegada, los peldaños de cada tramo, si sube o baja y las barandillas. La altura se calcula con la diferencia entre plantas y el hueco del forjado de arriba se abre solo. Pon una barandilla suelta en el borde libre del hueco.

Insertar › Ascensor… coloca un ascensor con su hueco en todas las plantas.

09Fachadas, tejados y jardín

Fachada

En Archivo › Proyecto y alturas… se elige el acabado general de la fachada y su color. Con Construcción › Exterior (o Acabados exteriores, en el visor 3D) cada cara del muro puede llevar el suyo: pintura, revoco, hormigón, ladrillo, piedra, madera, lamas, panel metálico o cerámica.

Terrazas, porches, aceras y barandillas

• Insertar › Terraza por contorno, Solado exterior por contorno y Acera por contorno: dibuja la forma. Las esquinas se arrastran, el punto medio añade una esquina y el doble clic la quita.
• La terraza tiene elevación, pavimento, grosor y barandilla en los lados que elijas. En una planta alta es un balcón. Puesta a la altura de un forjado, sirve de techo para una cochera bajo un voladizo.
• El porche lleva dos escalones automáticos. Las barandillas sueltas pueden ser rectas, inclinadas o de celosía.

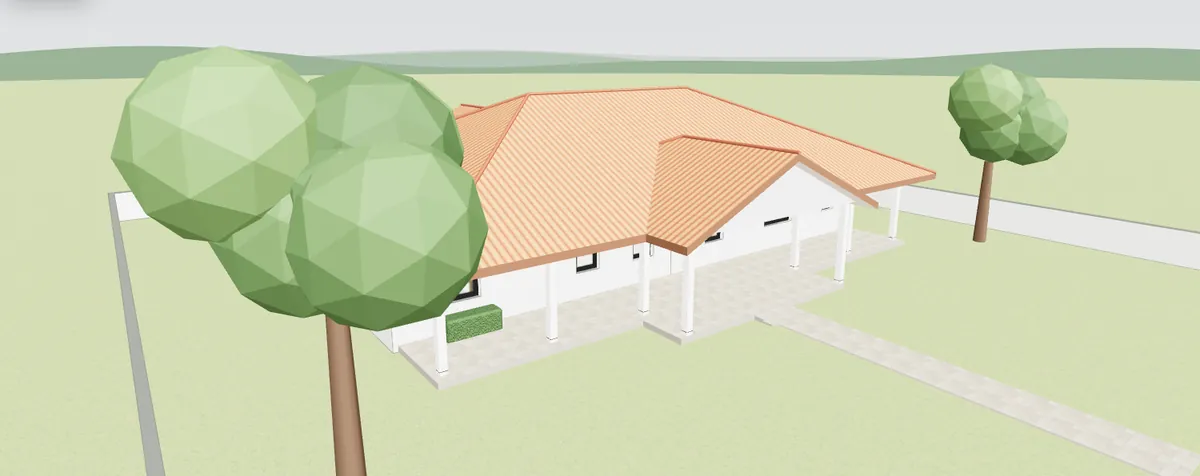

Cubiertas

La cubierta puede ser plana, a dos aguas o azotea (en Proyecto y alturas). Para tejados de verdad, abre Construcción › Cubiertas. Crear desde los muros propone alas a partir del contorno, y cada ala tiene su cumbrera y sus extremos con faldón (cuatro aguas) o hastial. Las limahoyas salen solas donde se cruzan las alas, y las alas se ajustan arrastrando sobre la planta.

Las placas solares del catálogo, con apoyo «sobre el tejado», se colocan solas sobre la pendiente.

Parcela, jardín y fachada

• Parcela y fachada: cancela corredera para coches, cancela peatonal, pilar con buzón, árbol plantado en el suelo (frondoso, conífera, olivo o palmera), seto y visera de ventana.
• Tapias: dibuja un muro y baja su altura. Los patios cerrados con tapias quedan sin techo en 3D.
• Exterior y Jardín y terraza: apliques, balizas, farolas, focos, canalones, columnas, toldos, mobiliario de exterior, sombrillas, barbacoa, guirnaldas y plantas en maceta.

10Instalaciones de agua y luz

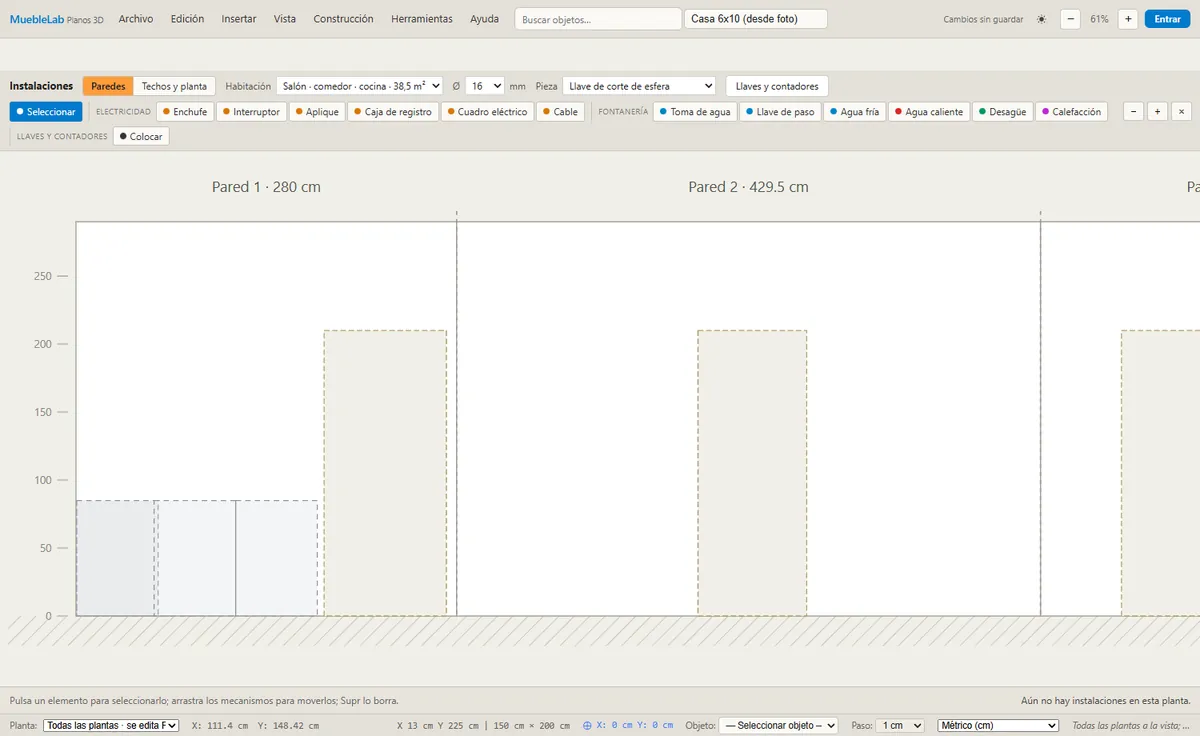

Pulsa Instalaciones en la barra de vistas y elige una habitación. Ves sus paredes desde dentro, desplegadas una al lado de otra, con los huecos recortados y los muebles como siluetas.

• Mecanismos: enchufe, interruptor, aplique, punto de luz, caja de registro, cuadro, toma de agua, llave de paso… Clic en la pared para ponerlos a esa altura.
• Conducciones: cable, agua fría, agua caliente, desagüe y calefacción, con su diámetro. Clic en cada cambio de dirección; al llegar a una esquina el tubo dobla a la pared siguiente. Doble clic o Intro termina.
• La pestaña Techos y planta fija falso techo, techo y suelo. Colocar pone llaves y contadores sobre un tubo.
• Abajo se ven los totales de la planta: mecanismos y metros de cada conducción. En 3D, oculta las paredes para ver la instalación como un esqueleto.

11Vistas 3D y alzado

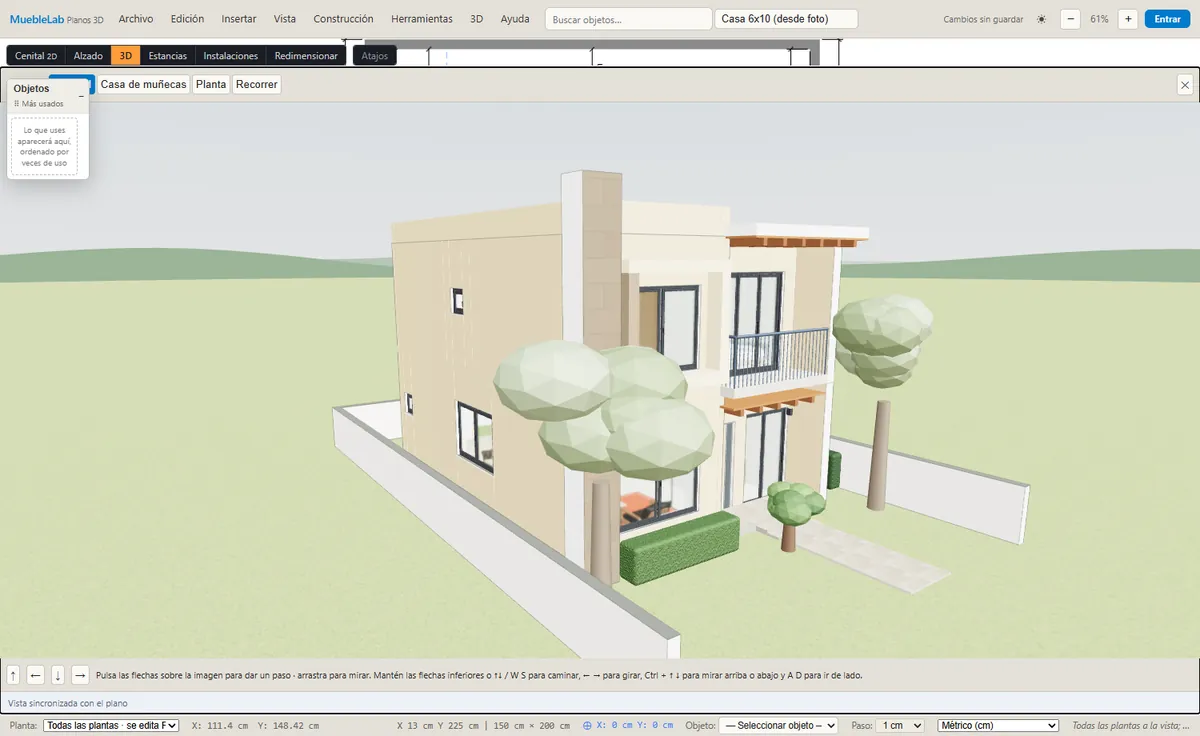

El botón 3D abre el visor. Los botones de arriba cambian el modo de ver:

• Plantas en 3D: la activa o todas.
• Casillas: Paredes, Aristas, Techo (y el tejado), Terreno y horizonte, Ocultar paredes cercanas con su radio.
• Acabado: Ligero para trabajar, Presentación para enseñar (mejores sombras; mientras giras vuelve a ligero).
• En 3D puedes pulsar sobre una puerta para abrirla o cerrarla.
• Ruta de cámara: edita una ruta con puntos, reprodúcela o graba el recorrido en vídeo.

Alzado

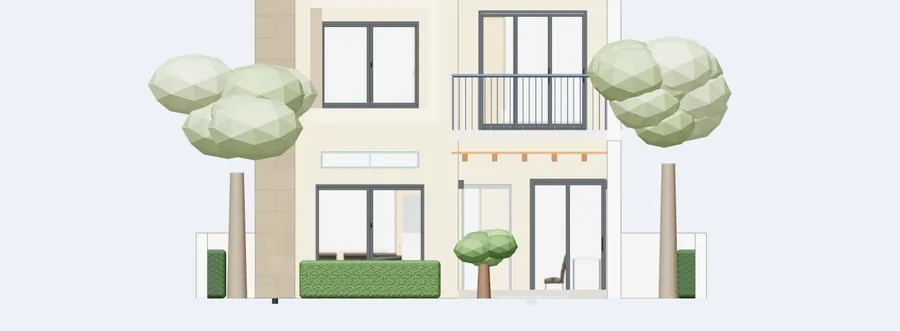

Alzado, en la barra de vistas, muestra la fachada sin perspectiva. Elige la orientación (frente, trasera, izquierda, derecha) en el visor.

12Recorrer la casa

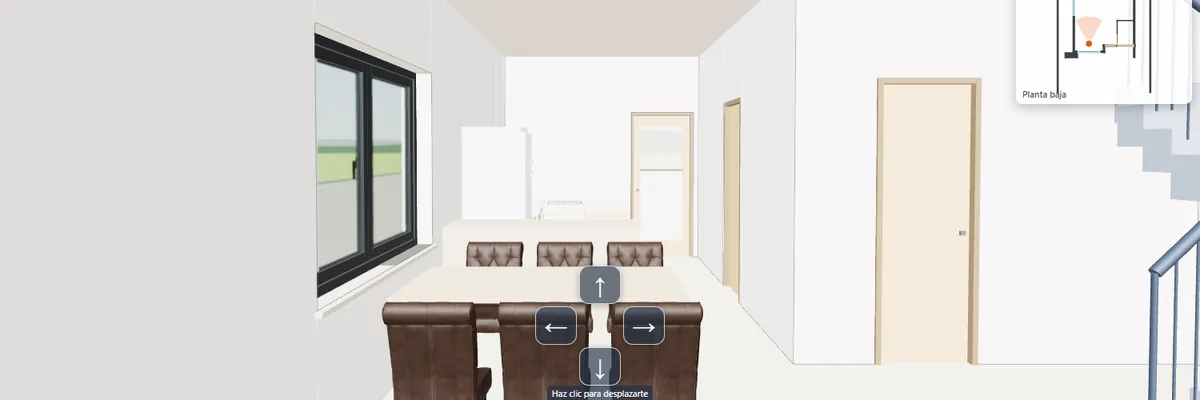

• Las puertas se abren solas al llegar a ellas.
• Escaleras: al pisarlas subes o bajas peldaño a peldaño. Al llegar arriba o abajo cambias de planta sola, también en el selector y en el plano. No hace falta tener «Todas las plantas».
• Ir a escalera te pone al pie de la escalera.
• El minimapa, arriba a la derecha, enseña dónde estás y hacia dónde miras. Haz clic en él para ir a ese punto.
• Visión: equilibrada o gran angular, amplitud y altura de la mirada. Las flechas de la pantalla avanzan 60 cm o giran 30°.

13Imagen de fondo y escala

1. Archivo › Importar › Cargar fondo… y elige la imagen del plano.
2. Selecciona Fondo en el selector Objeto de la barra de estado.
3. En Escala real, escribe una medida que conozcas y pulsa Calibrar. Marca los dos extremos de esa medida en la imagen.
4. La imagen queda a escala y bloqueada. Dibuja los muros encima.

Desbloqueada, la imagen se mueve y se escala por las esquinas (Shift mantiene la proporción). Se puede ocultar sin borrarla.

14Atajos de teclado

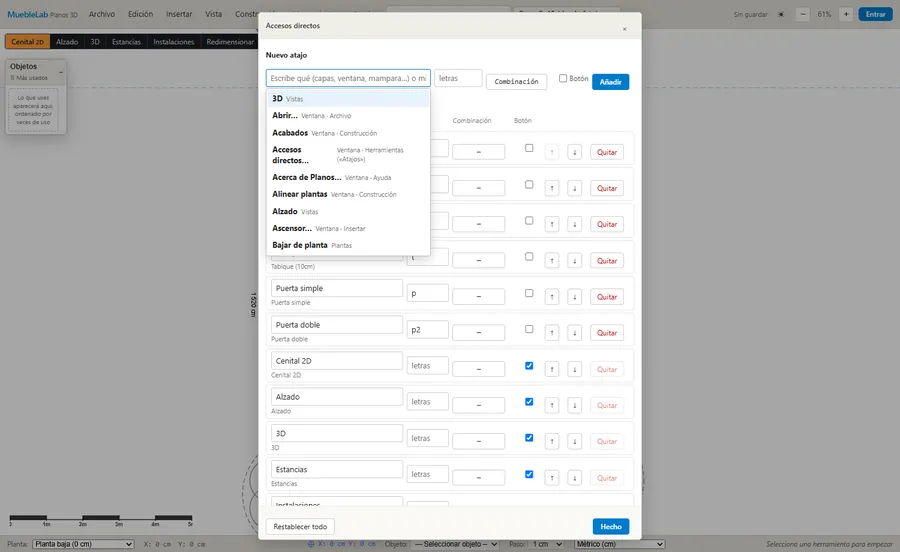

Herramientas › Accesos directos… (o el botón Atajos) deja crear atajos de letras al estilo de AutoCAD: escribes m, t o p2 y se lanza la herramienta. Si otro atajo empieza igual, espera un momento o pulsa Intro. También admite combinaciones con Ctrl y teclas F, y botones en la barra. Clic derecho en cualquier opción o botón muestra Atajo para…. Los atajos se guardan en tu cuenta.

15Problemas frecuentes

¿Algo que no funciona como esperas? Escríbelo desde el botón de fallos y sugerencias de MuebleLab: qué hiciste, qué esperabas y qué ocurrió.
