Paso 1 de 40
Foto original enviada por paul
Paso 2 de 40

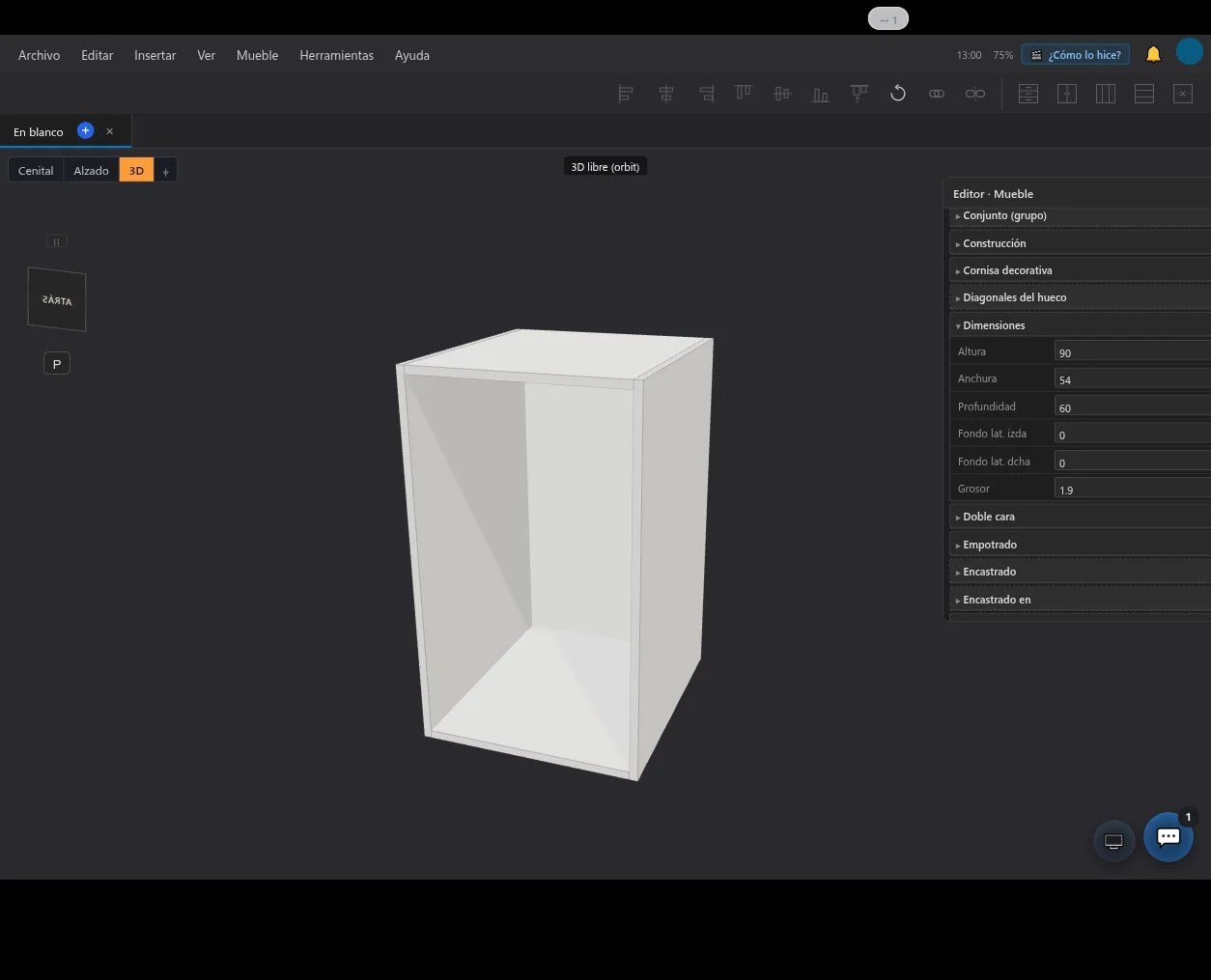

Empezamos con un mueble dandole las dimensiones aproximadas. Luego hiremos duplicandolos para heredar sus propiedades y modificar dimensiones si fuera necesario.
Paso 3 de 40

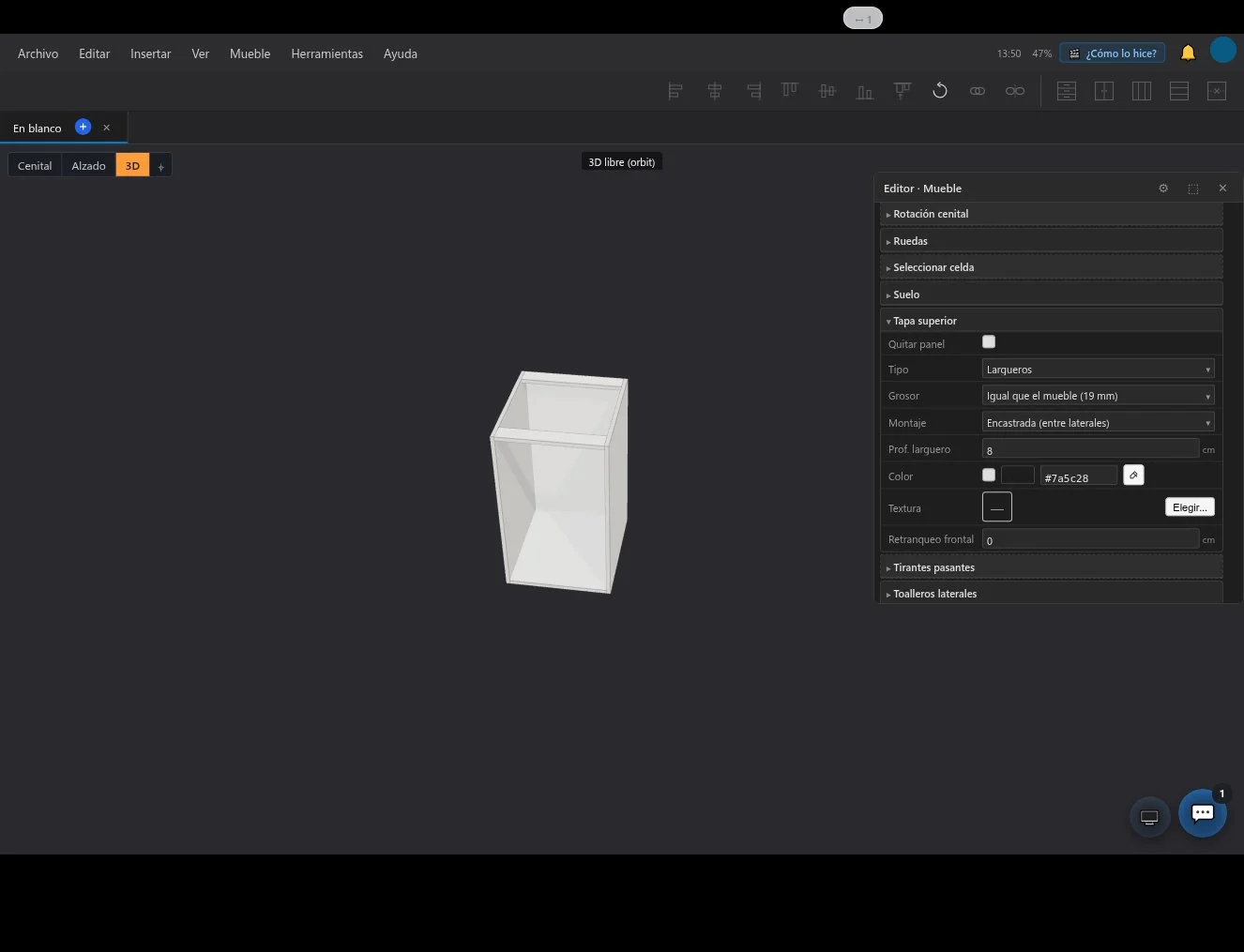

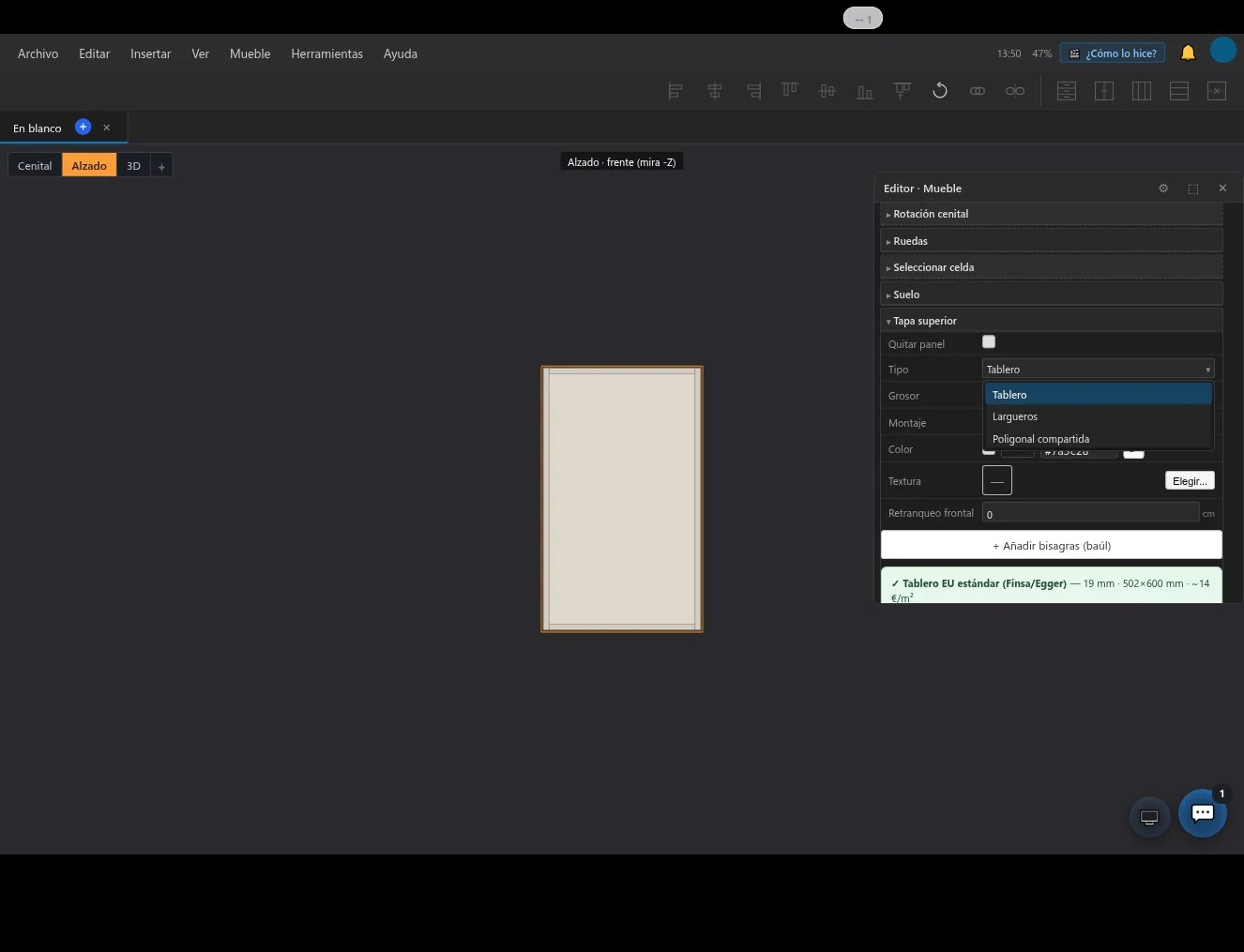

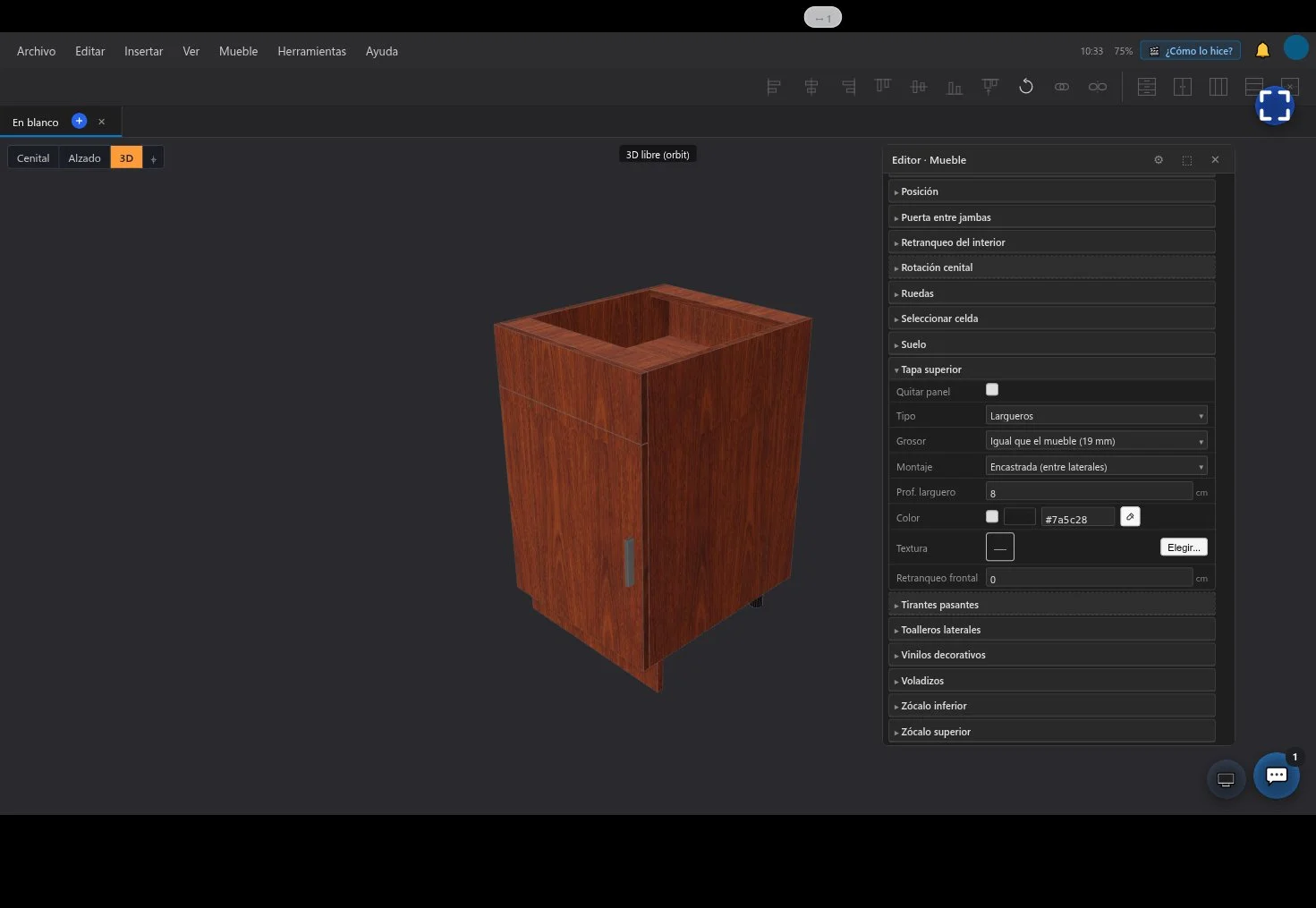

Los muebles de cocina llevan largueros en la tapa superior. En Tapa superior - Montaje elegimos largueros
Paso 5 de 40

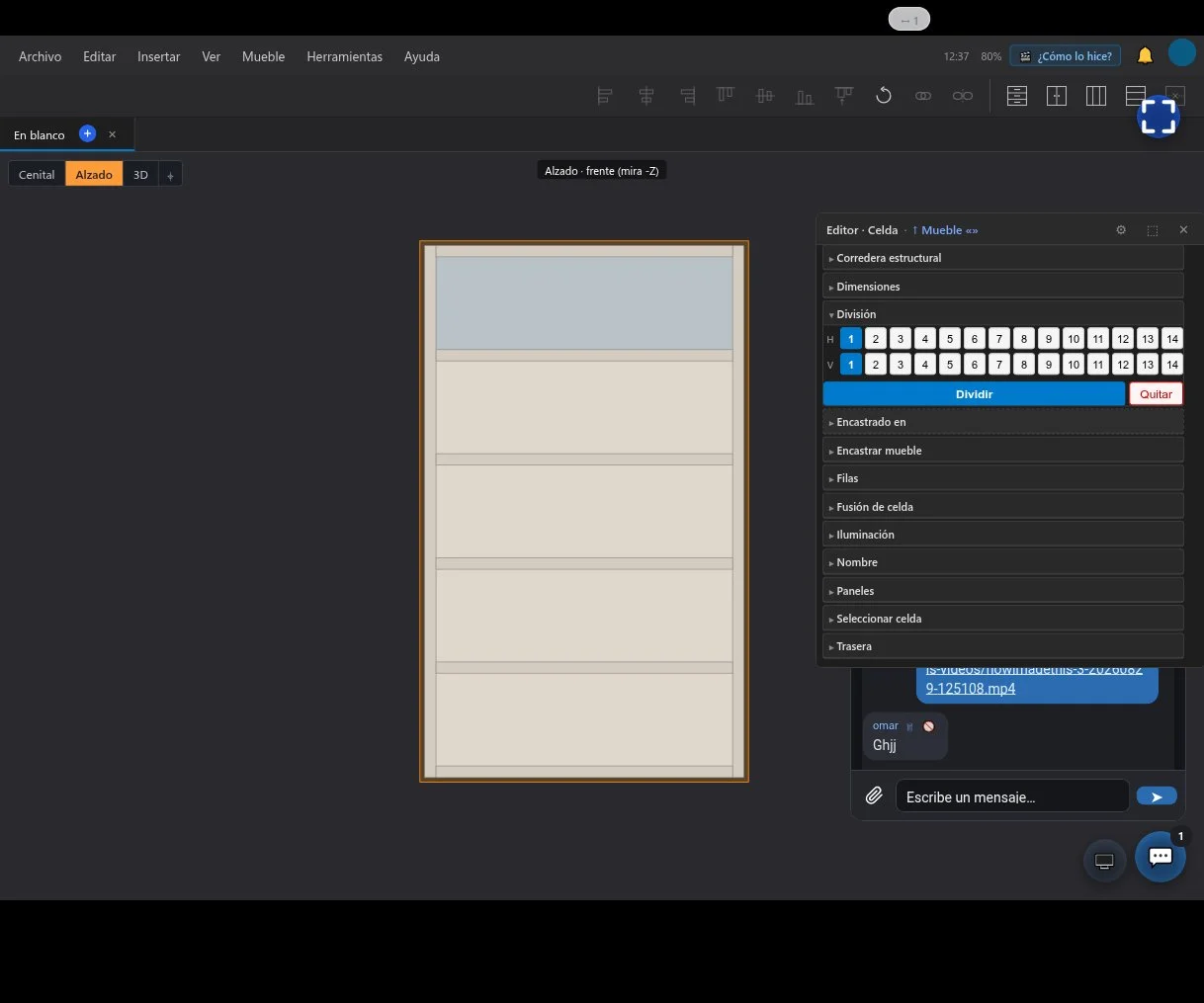

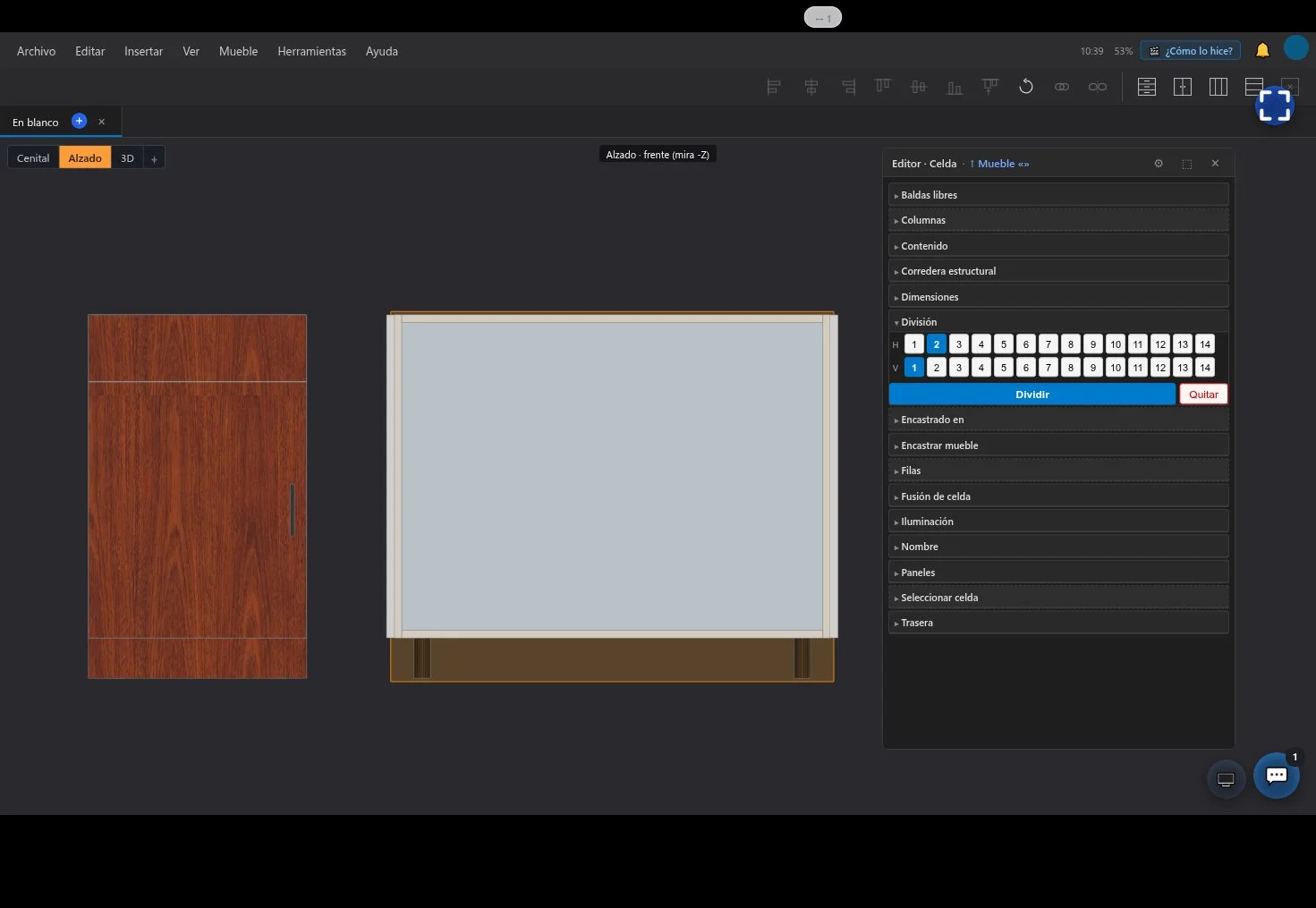

Como el mueble tiene un tablero ciego en la parte superior vamos a dividir la celda en 5 partes
Paso 6 de 40

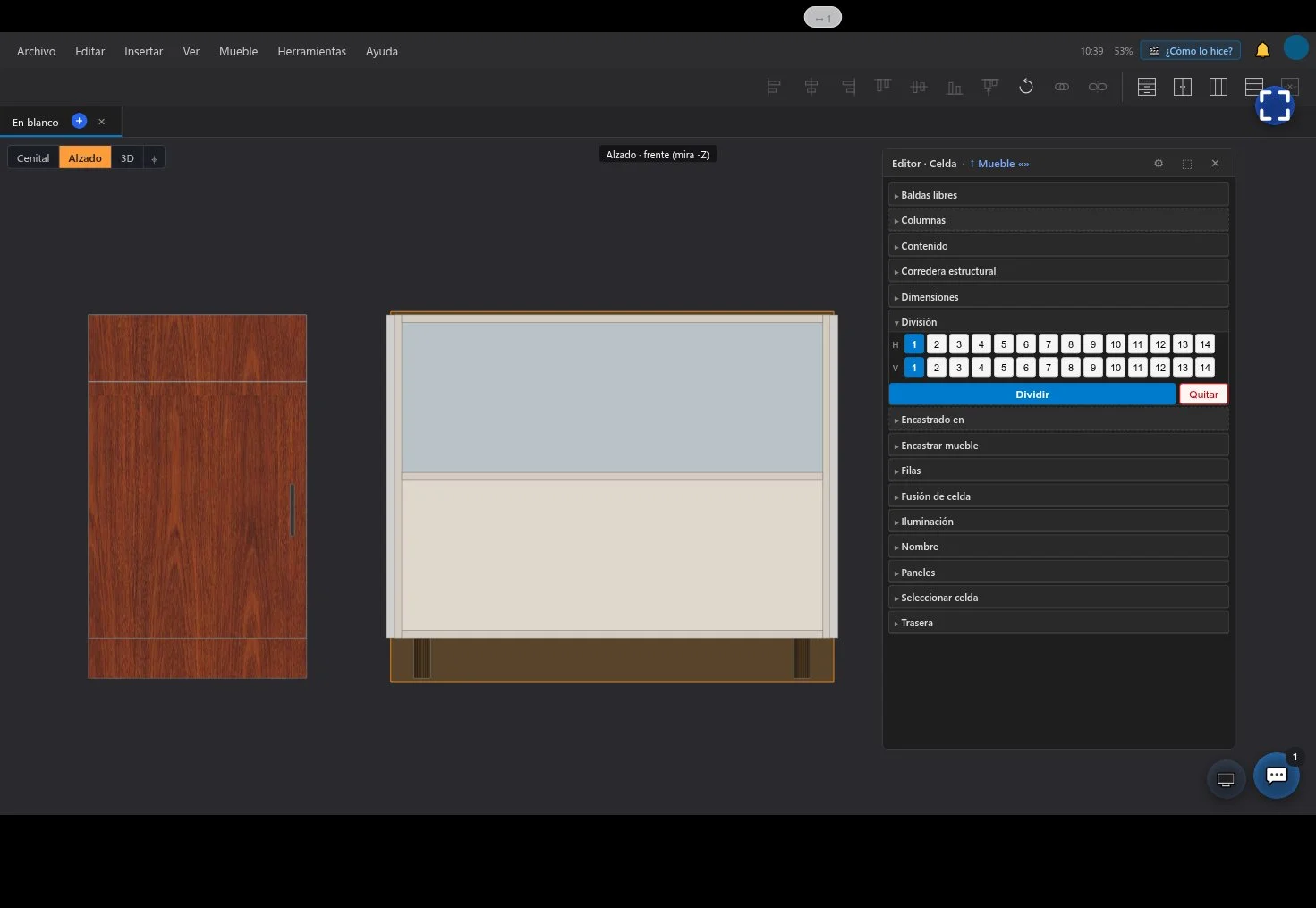

Utilizando la primera para el tablero ciego y la segunda para los cubos de basura
Paso 7 de 40

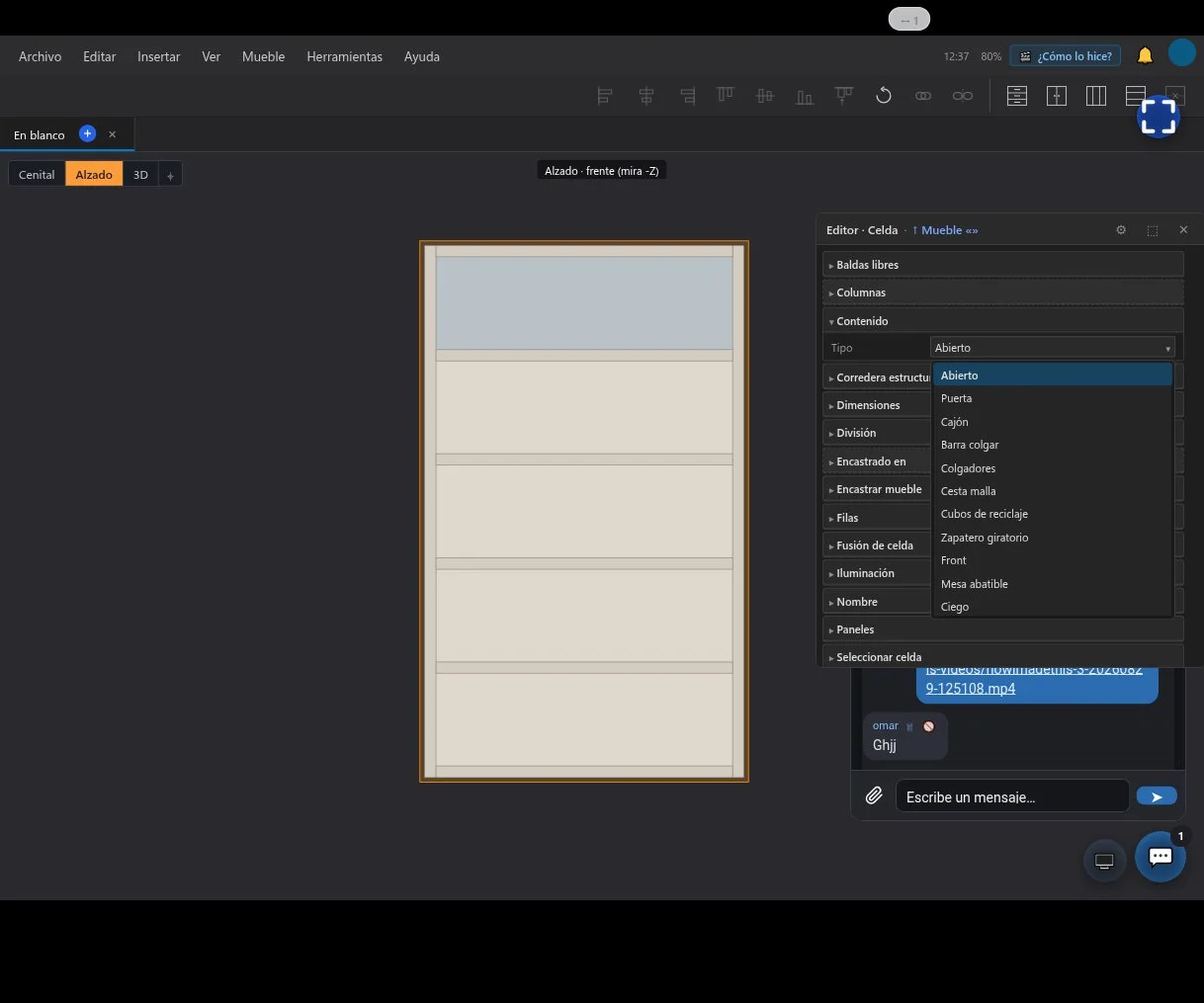

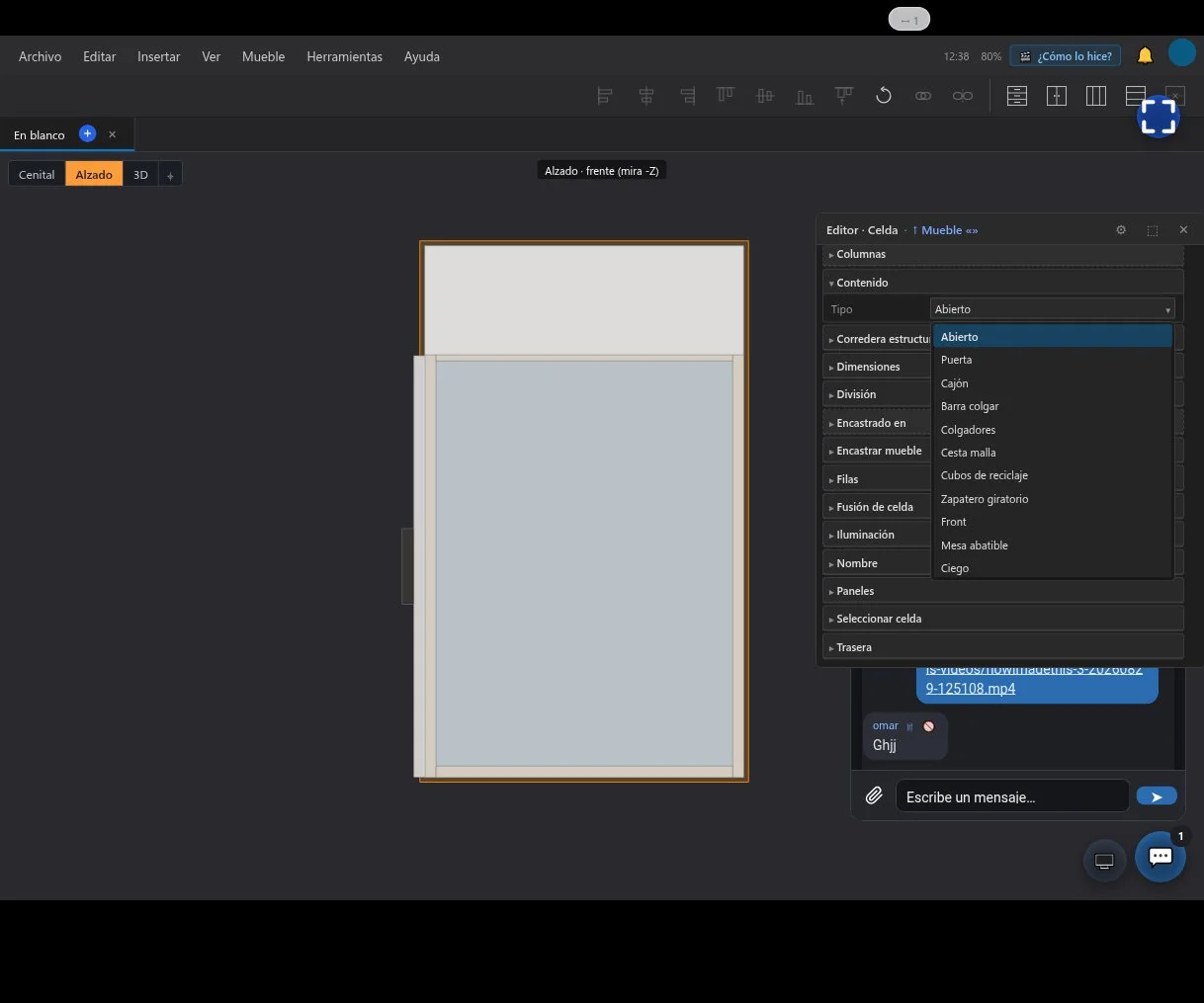

Elegimos "ciego" en el apartado Contenido - Tipo
Paso 8 de 40

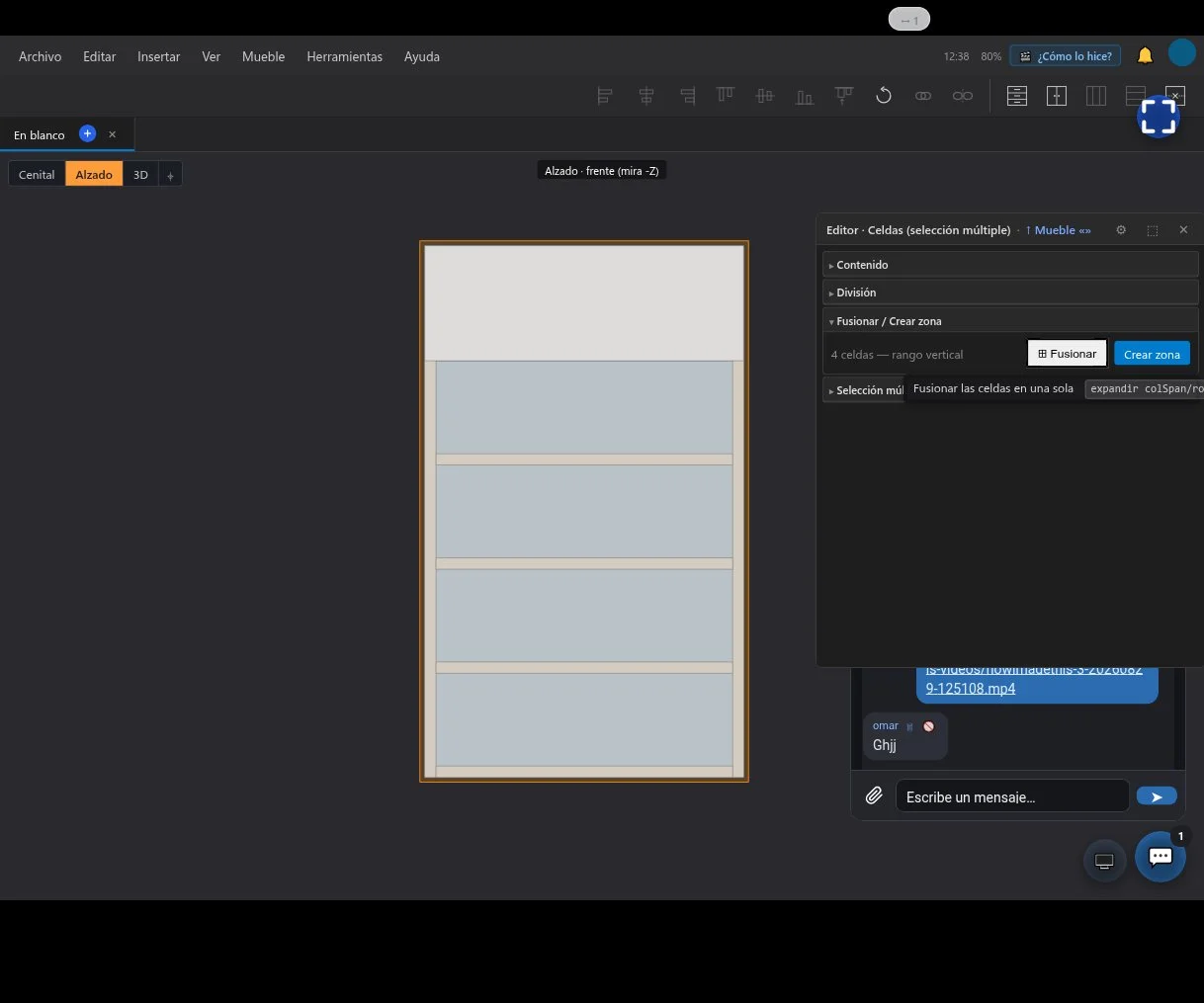

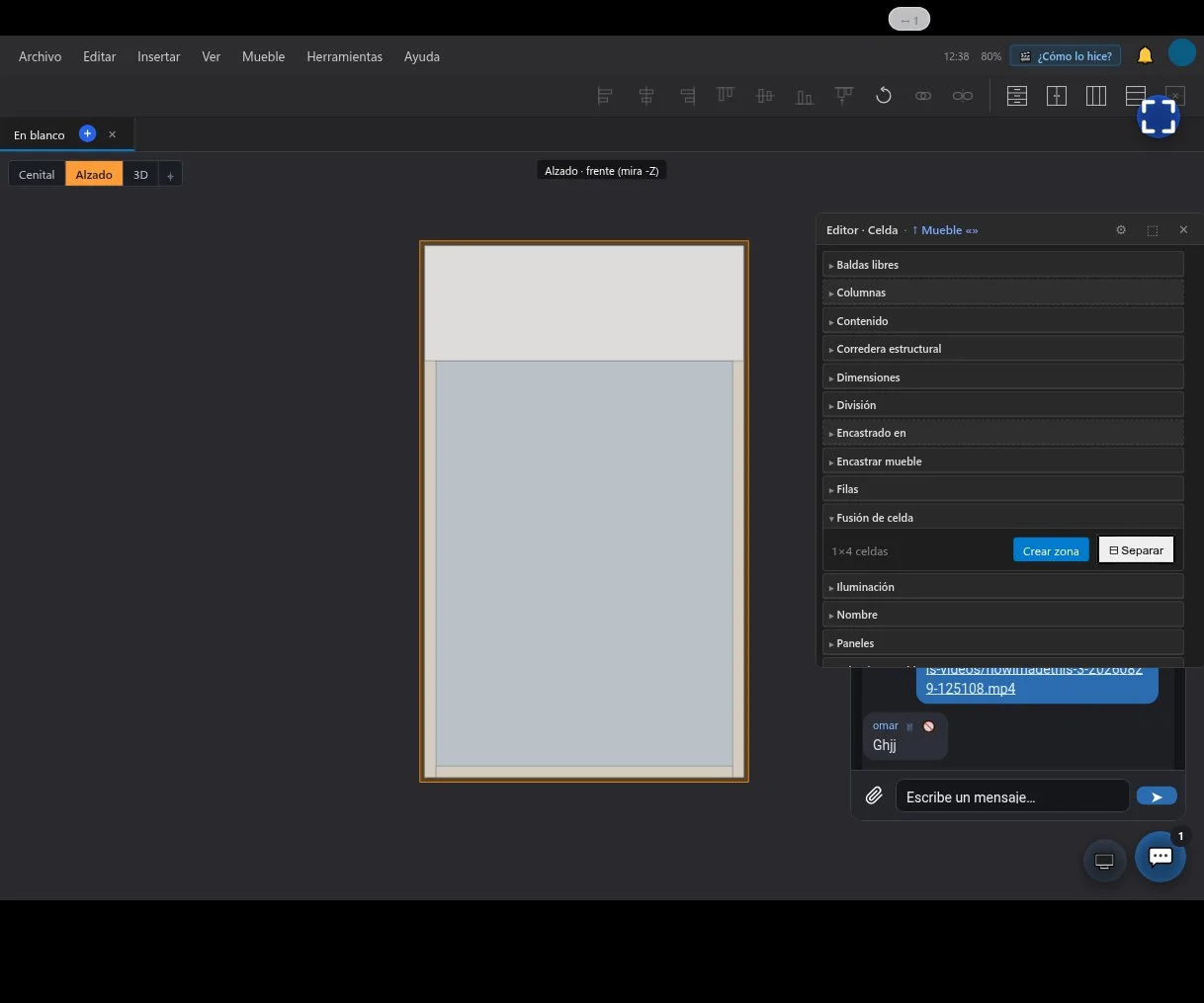

Fusionamos las 4 partes restantes
Paso 9 de 40

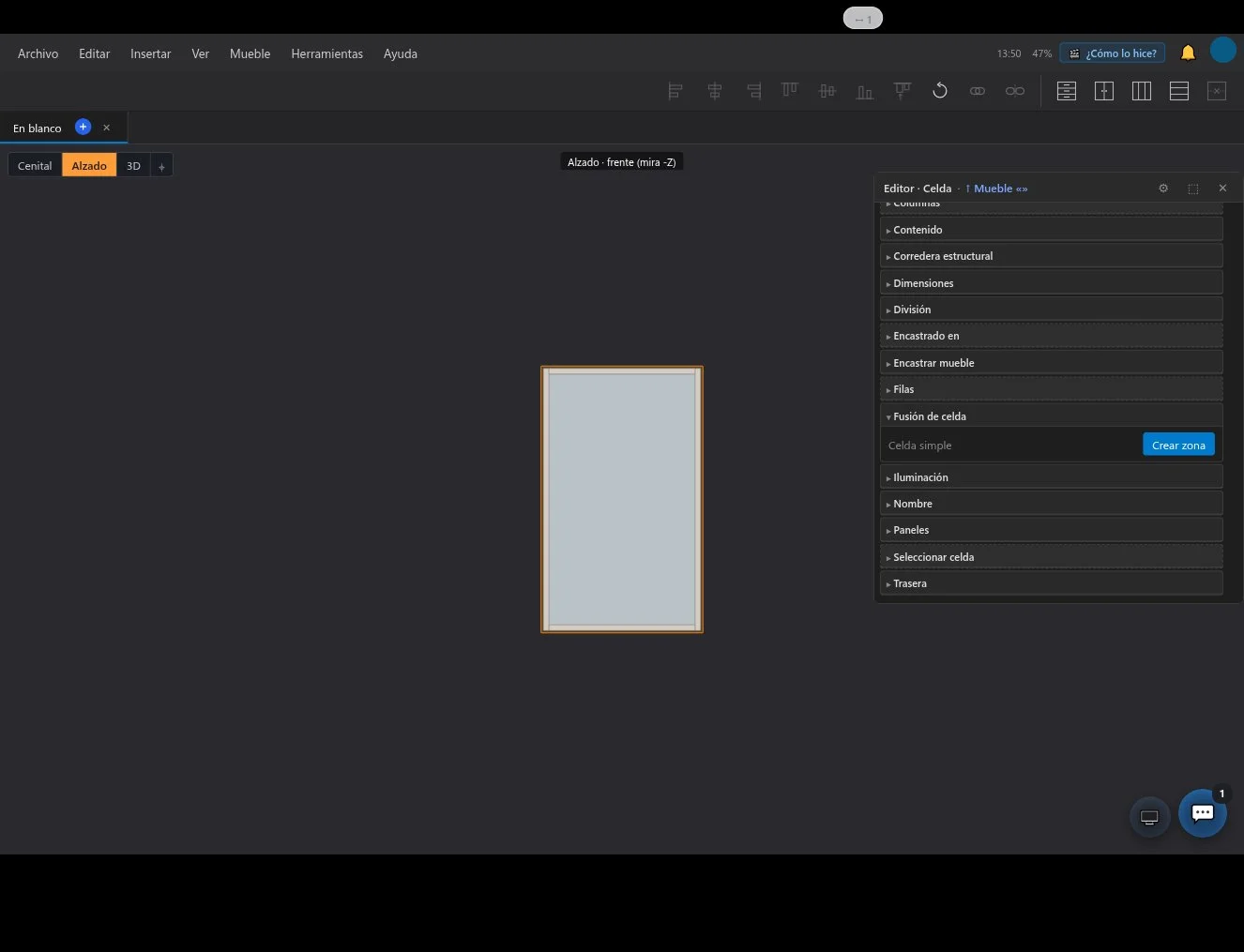

Creamos una zona para obtener una puerta estructural y poder definir el contenido de la celda posteriormente
Paso 10 de 40
Ya tenemos la puerta con la bisagra a la izquierda. Ahora los cubos de reciclaje
Paso 11 de 40

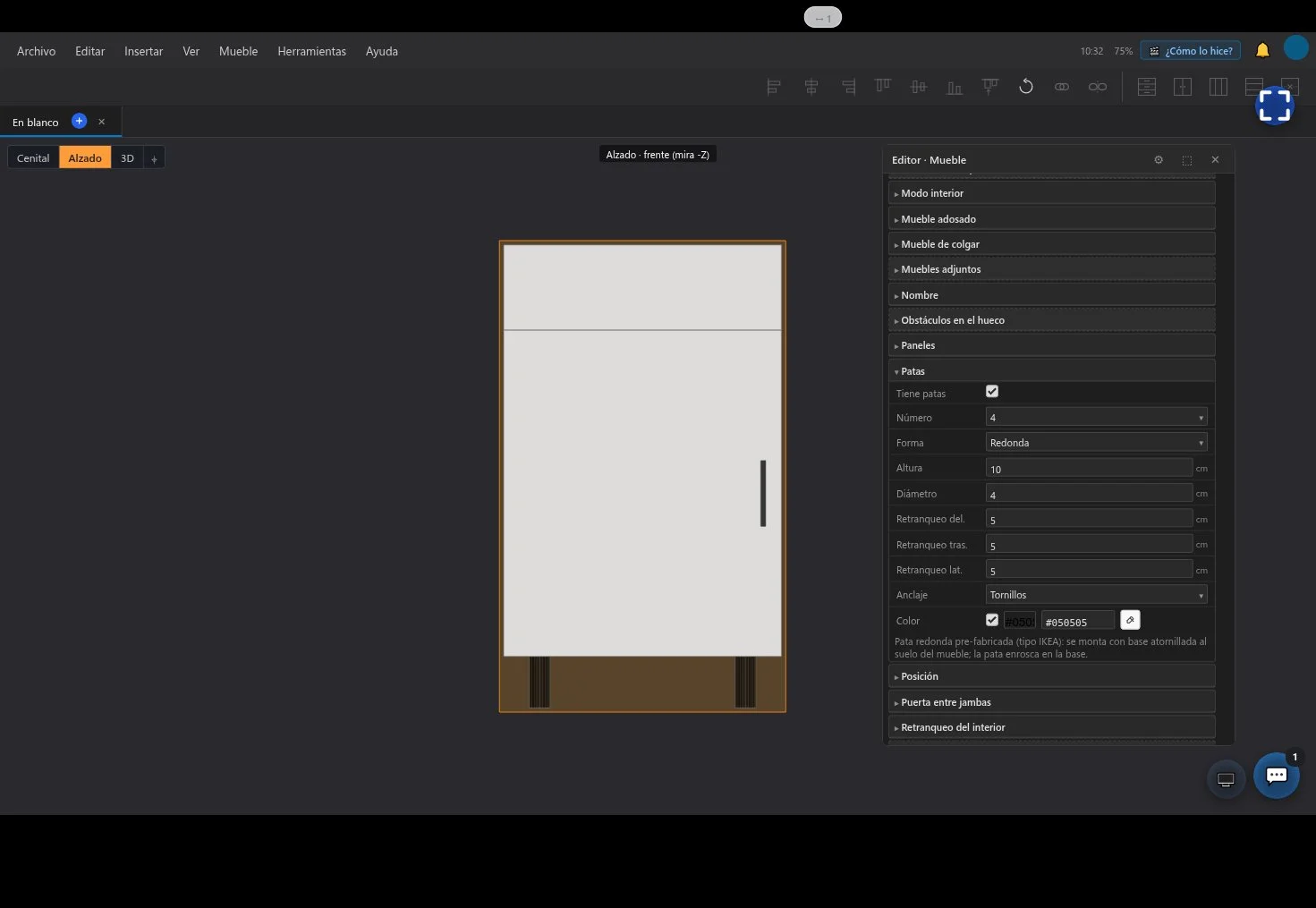

Ponemos las patas redondas, de color negro y retranqueadas 5 cms para que nos quepa el zocalo inferior
Paso 12 de 40

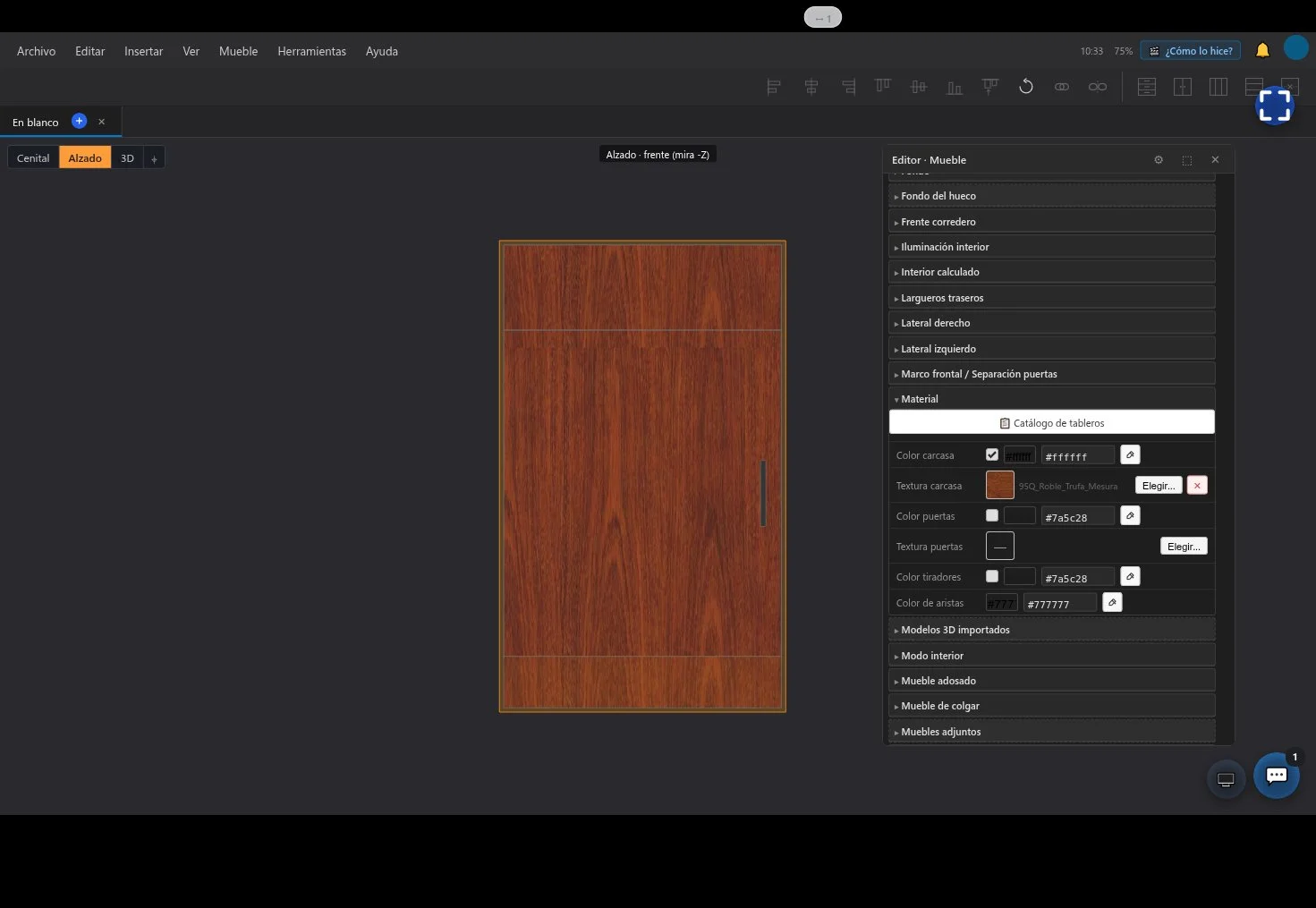

Pasamos a definir los materiales del mueble
Paso 13 de 40
En un principio elegimos el mismo material para todo el mueble pero, ...
Paso 14 de 40

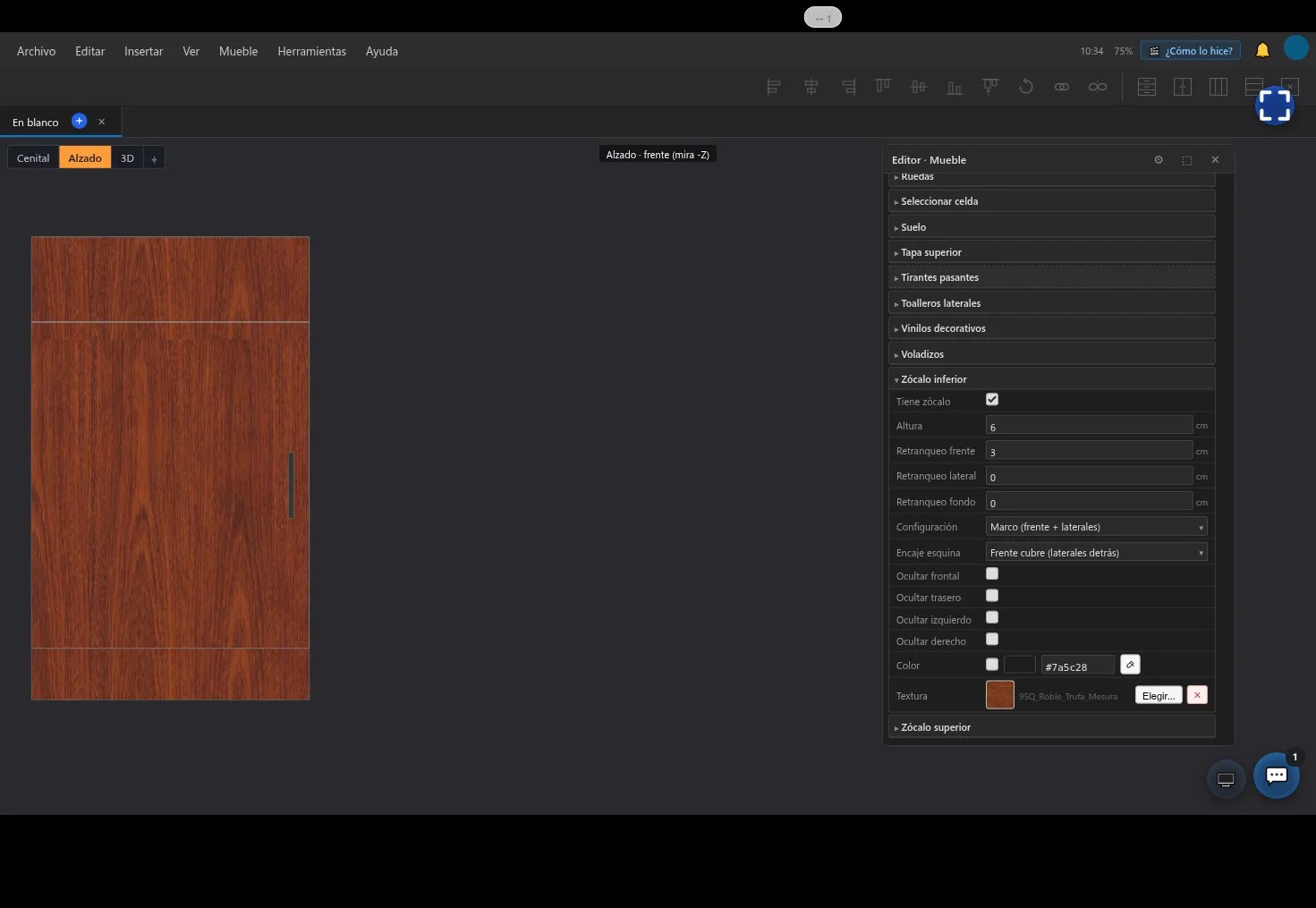

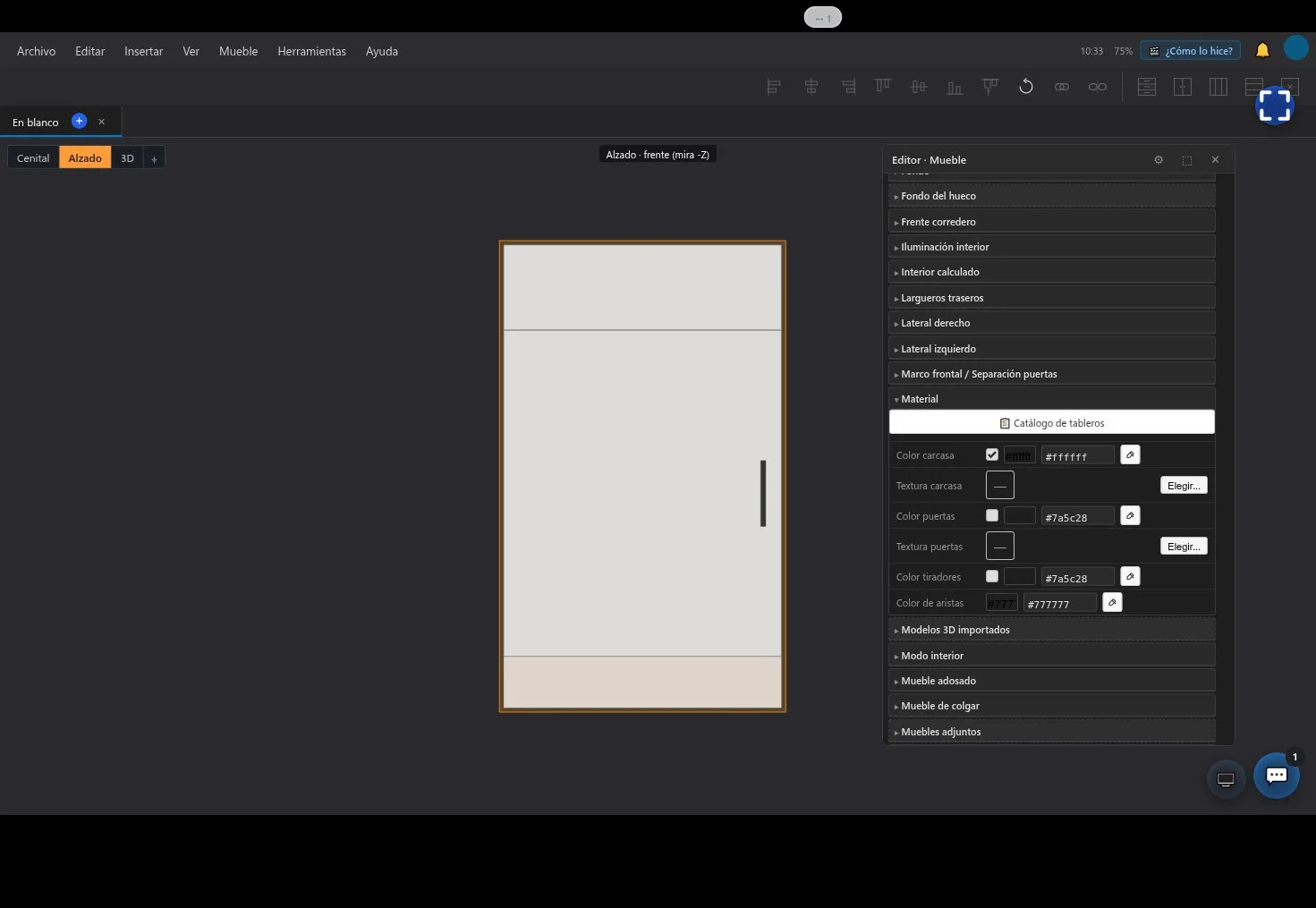

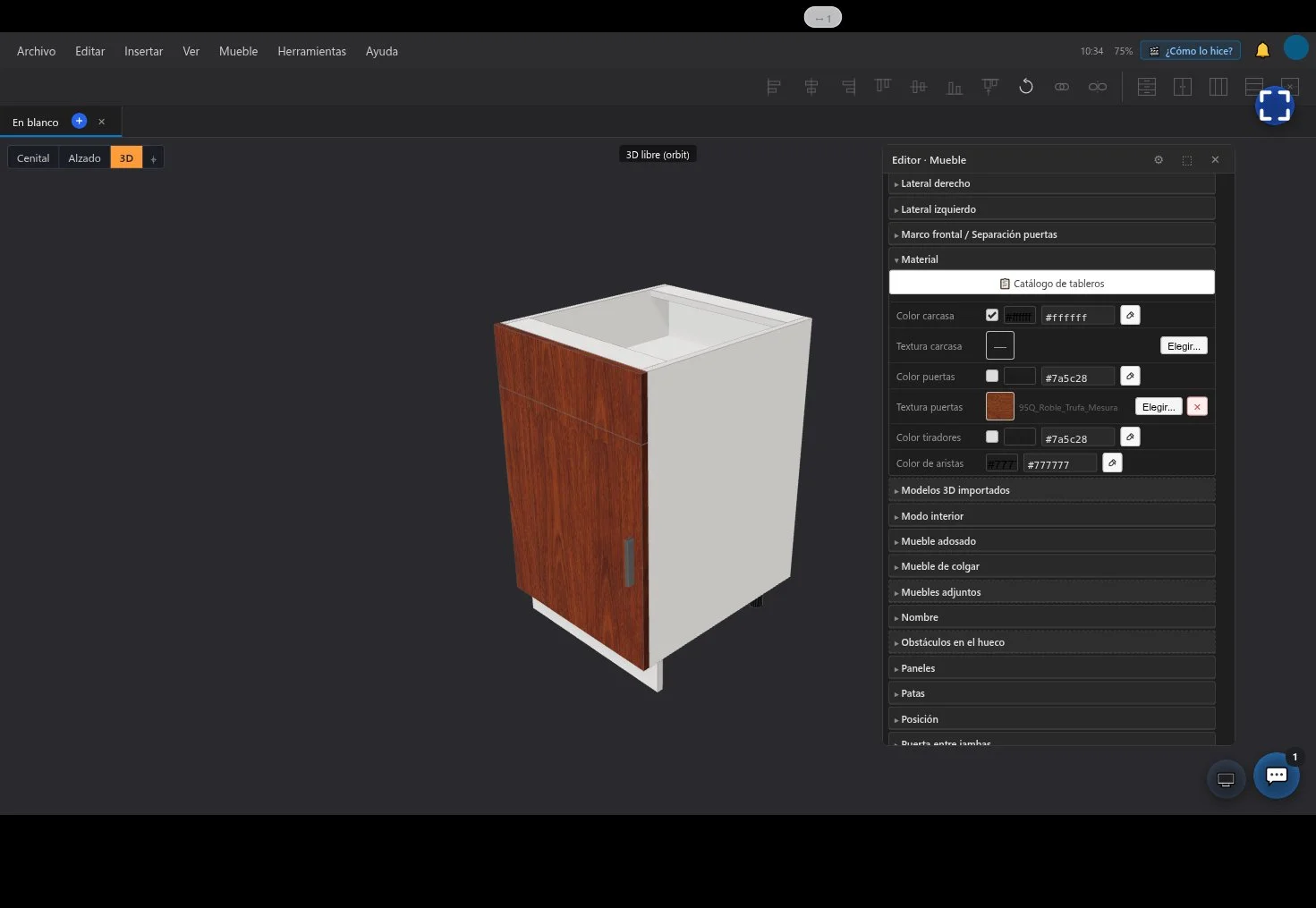

la carcasa no se va a ver por fuera así que preferimos que la carcasa sea blanca y las puertas y el zocalo de la textura elegida
Paso 15 de 40
Así es como queda
Paso 16 de 40
Con los cubos de reciclaje en la parte inferior del mueble
Paso 17 de 40
apartamos el mueble y añadimos una nueva carcasa desde la opción de menú Mueble - Nueva carcasa
Paso 18 de 40

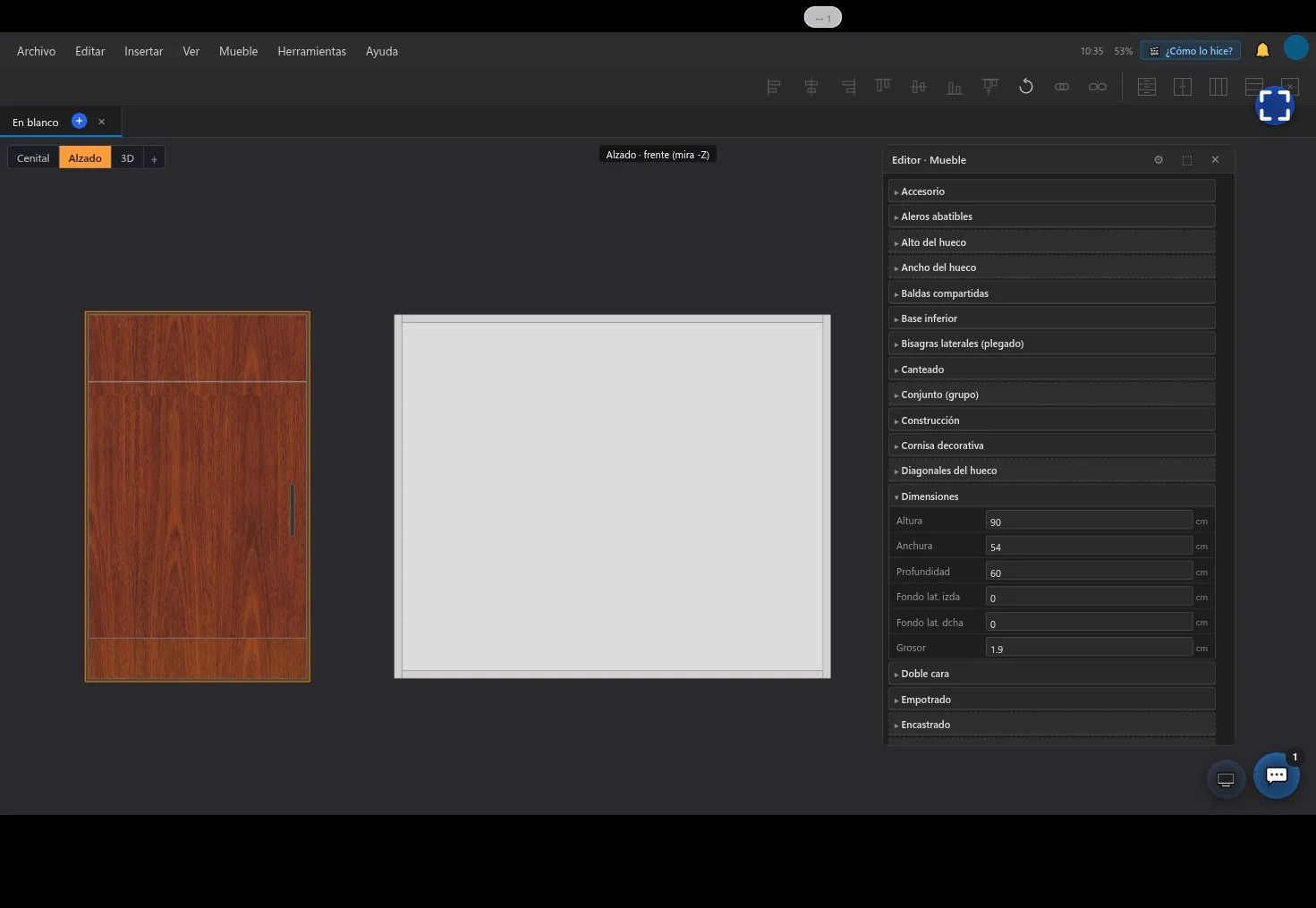

Definimos las dimensiones conservando la misma altura que el primer mueble y de el doble de ancho
Paso 19 de 40
Añadimos las patas
Paso 20 de 40

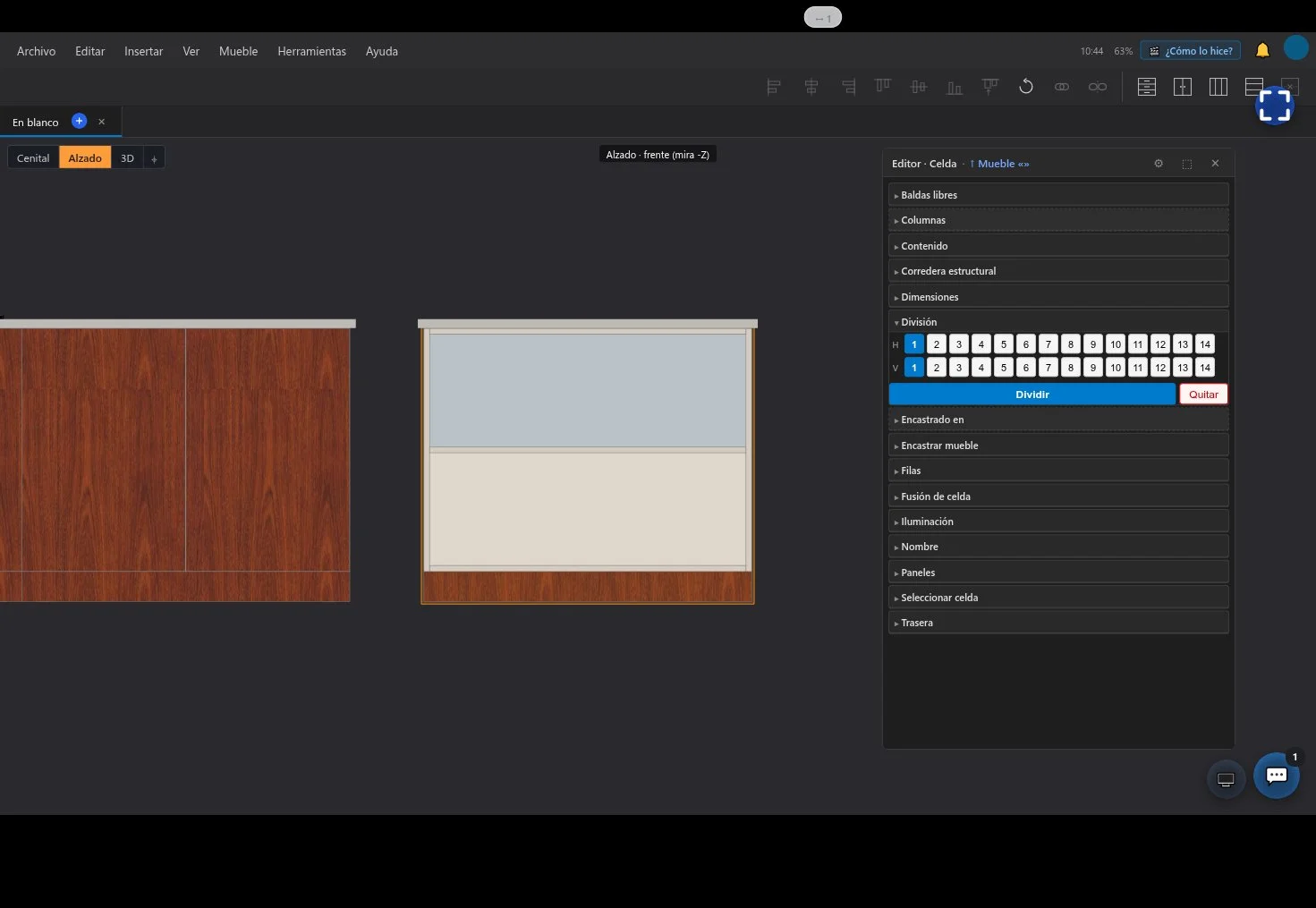

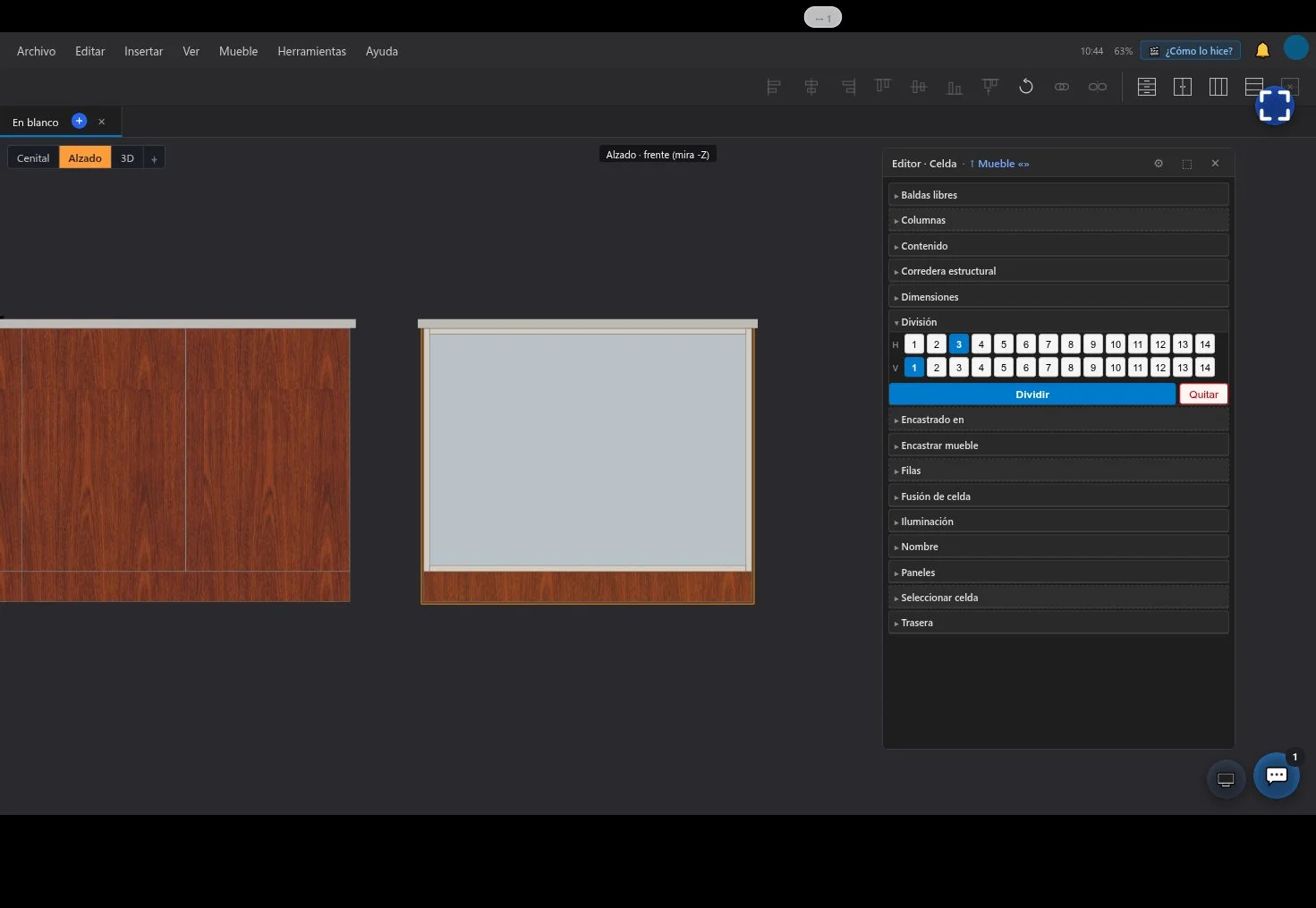

Dividimos el interior en dos secciones para tener una balda
Paso 21 de 40

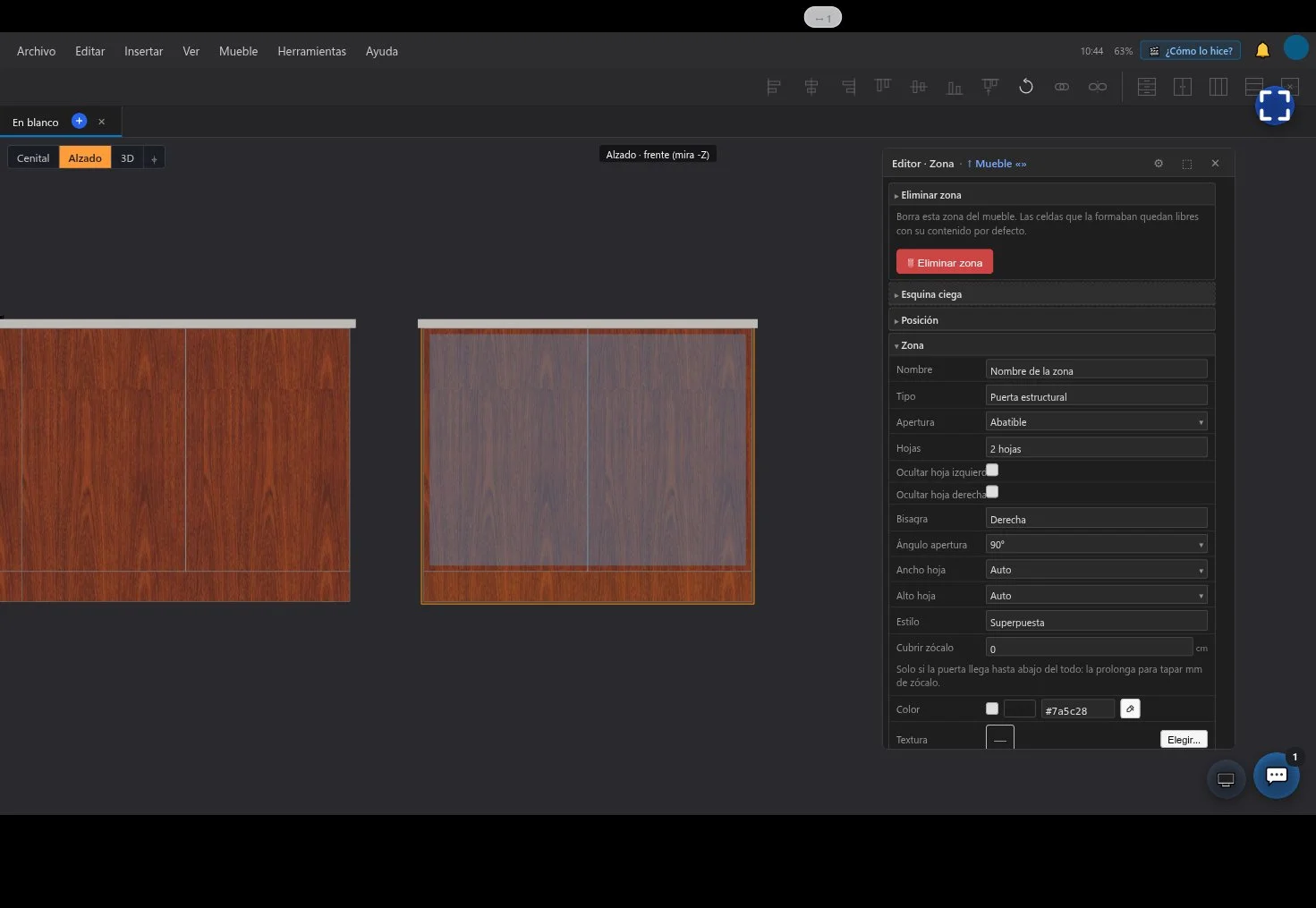

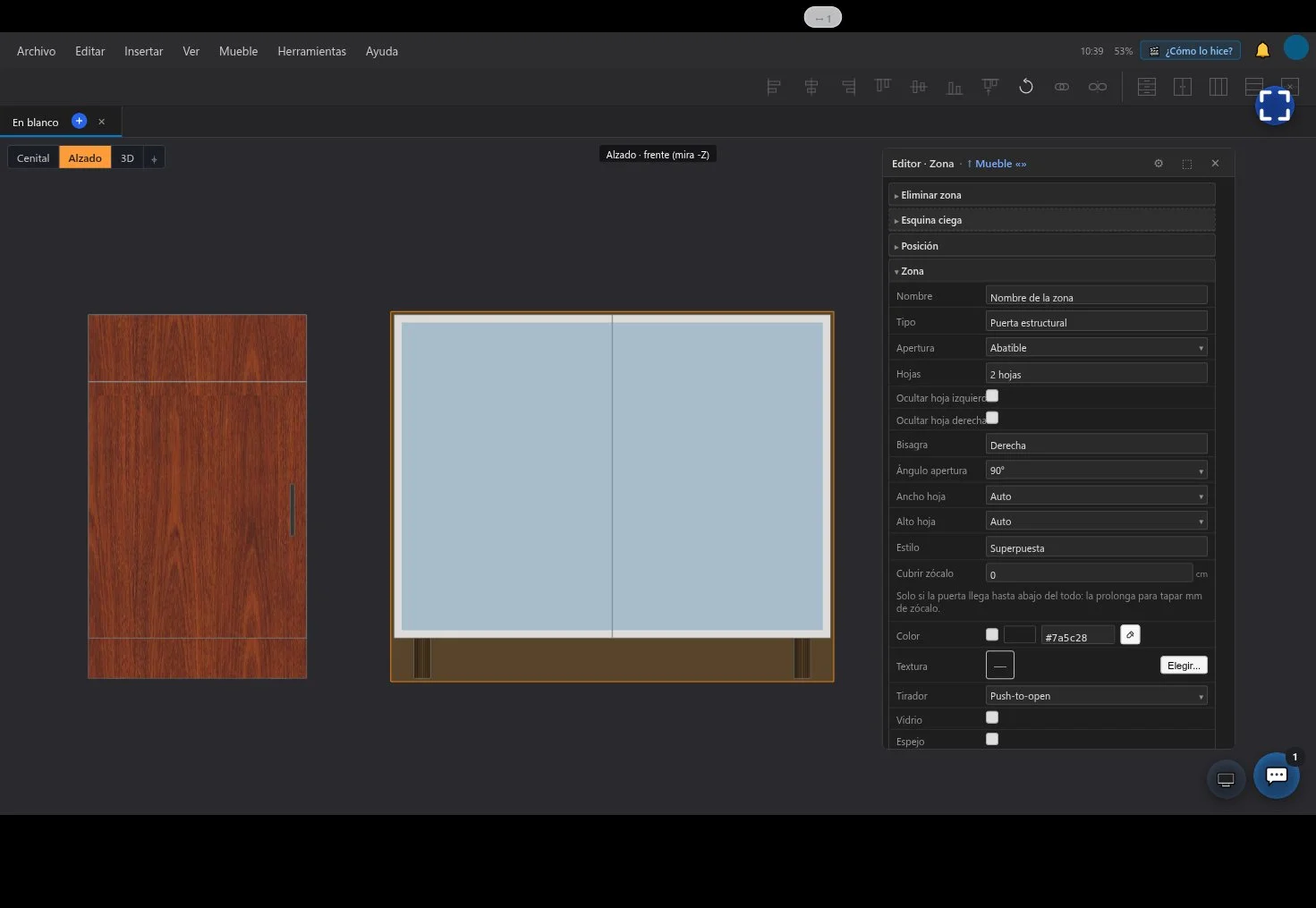

Seleccionamos las dos secciones y creamos una zona para obtener 2 puertas estructurales
Paso 22 de 40

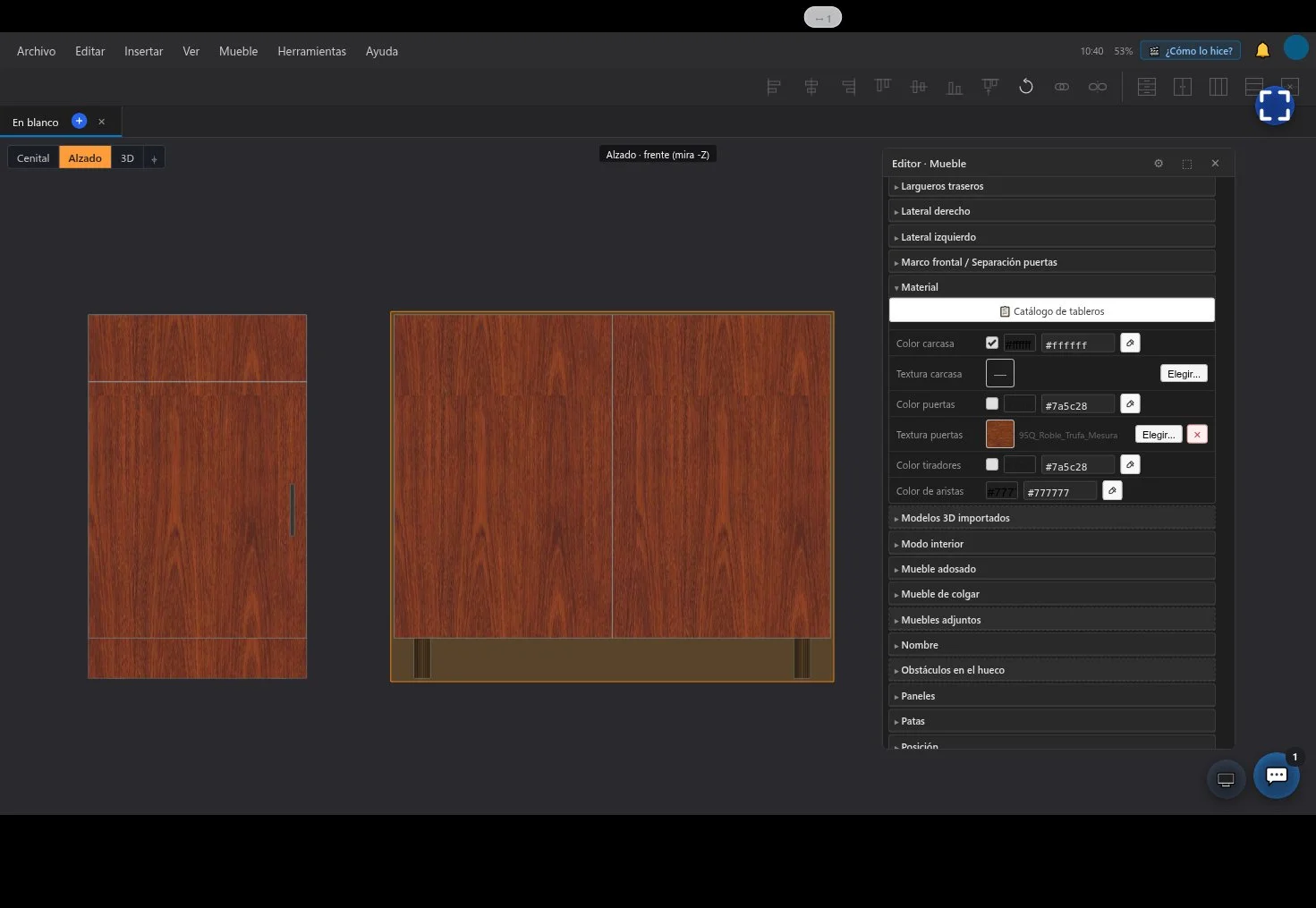

Elegimos la textura para las puertas
Paso 23 de 40

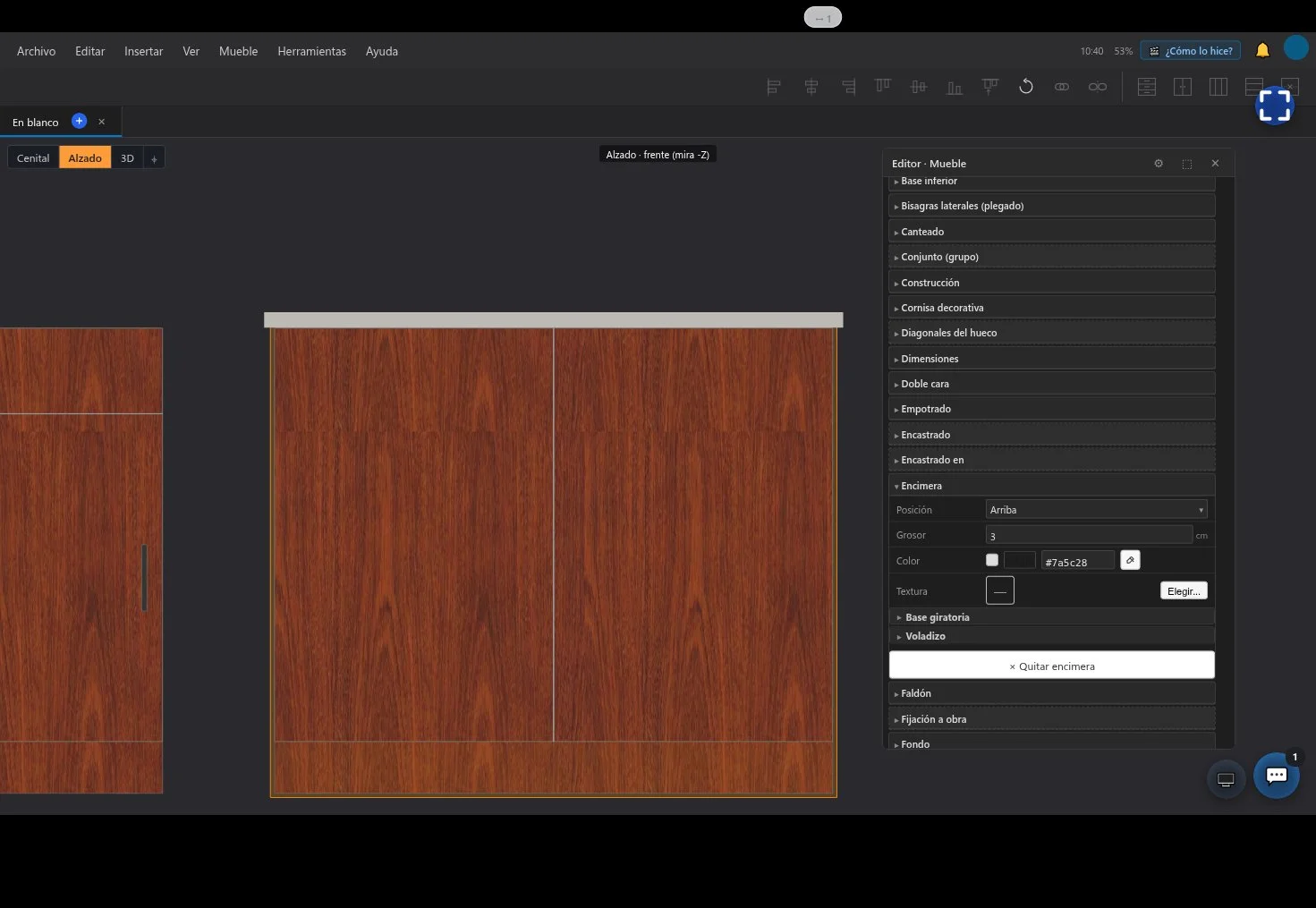

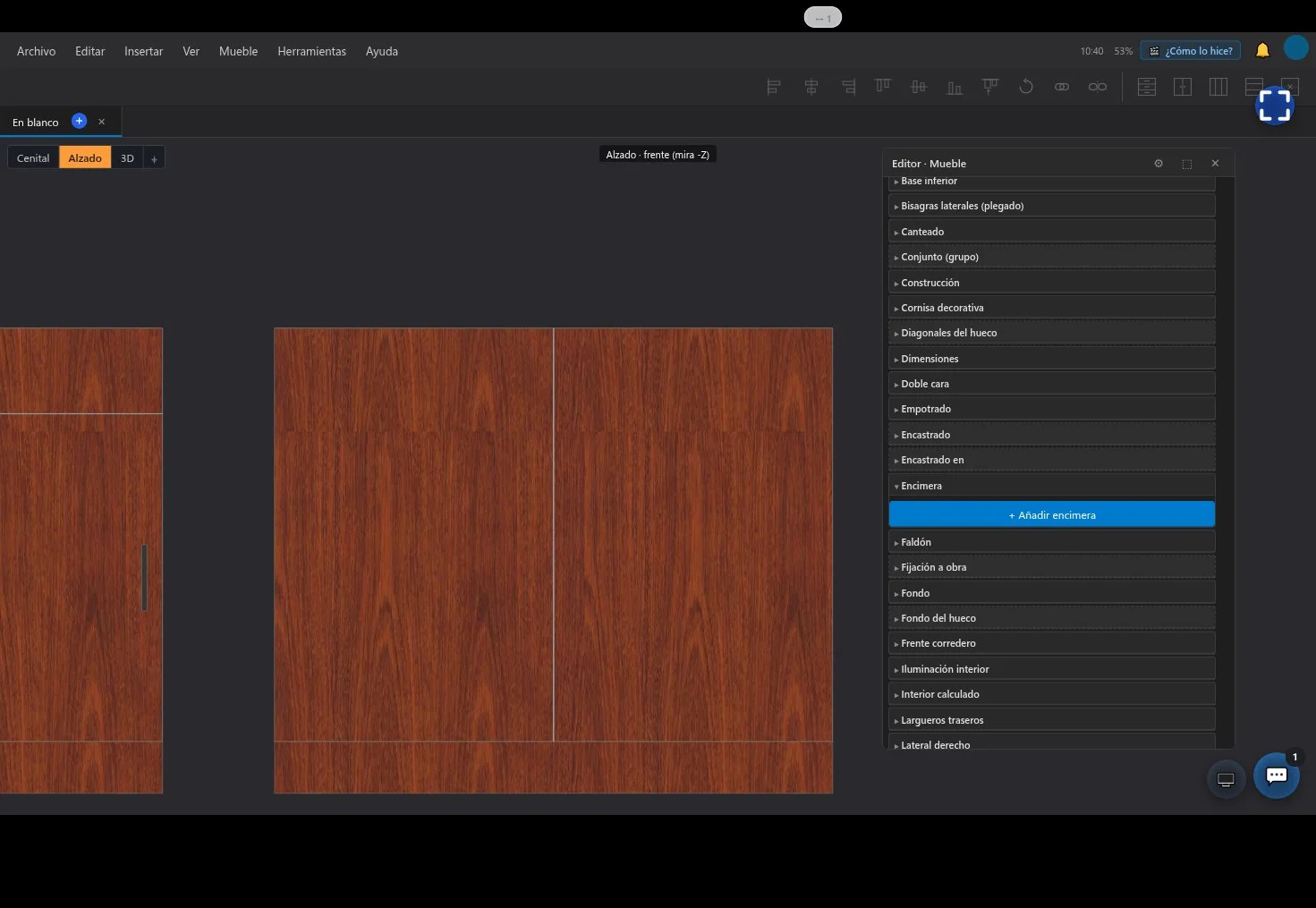

Añadimos el zocalo con su textura y añadimos la encimera
Paso 24 de 40

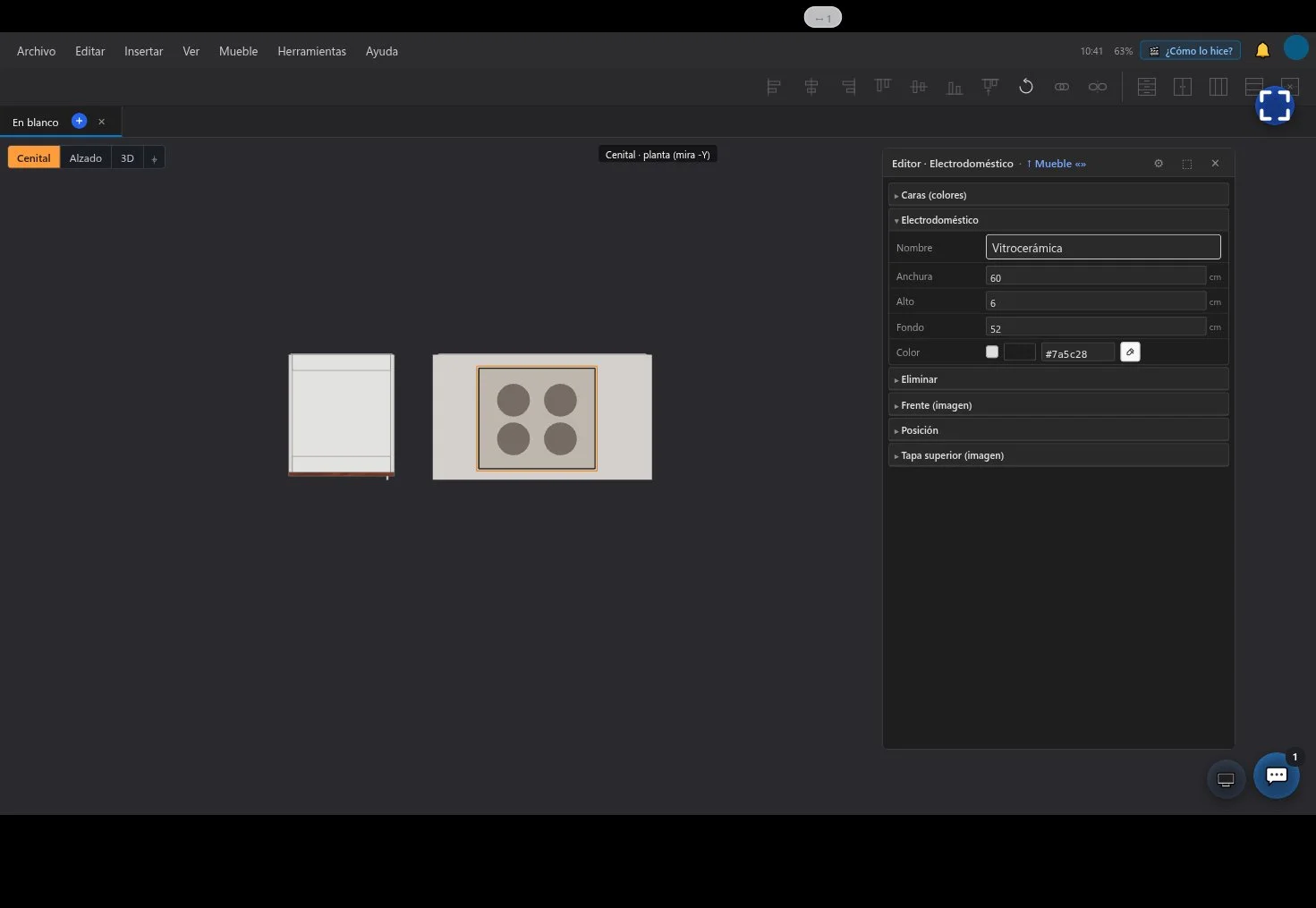

Insertamos la vitrocerámica en el mueble (era el fregadero, luego lo corrijo)
Paso 25 de 40
Ajustamos el centrado de la vitro
Paso 26 de 40

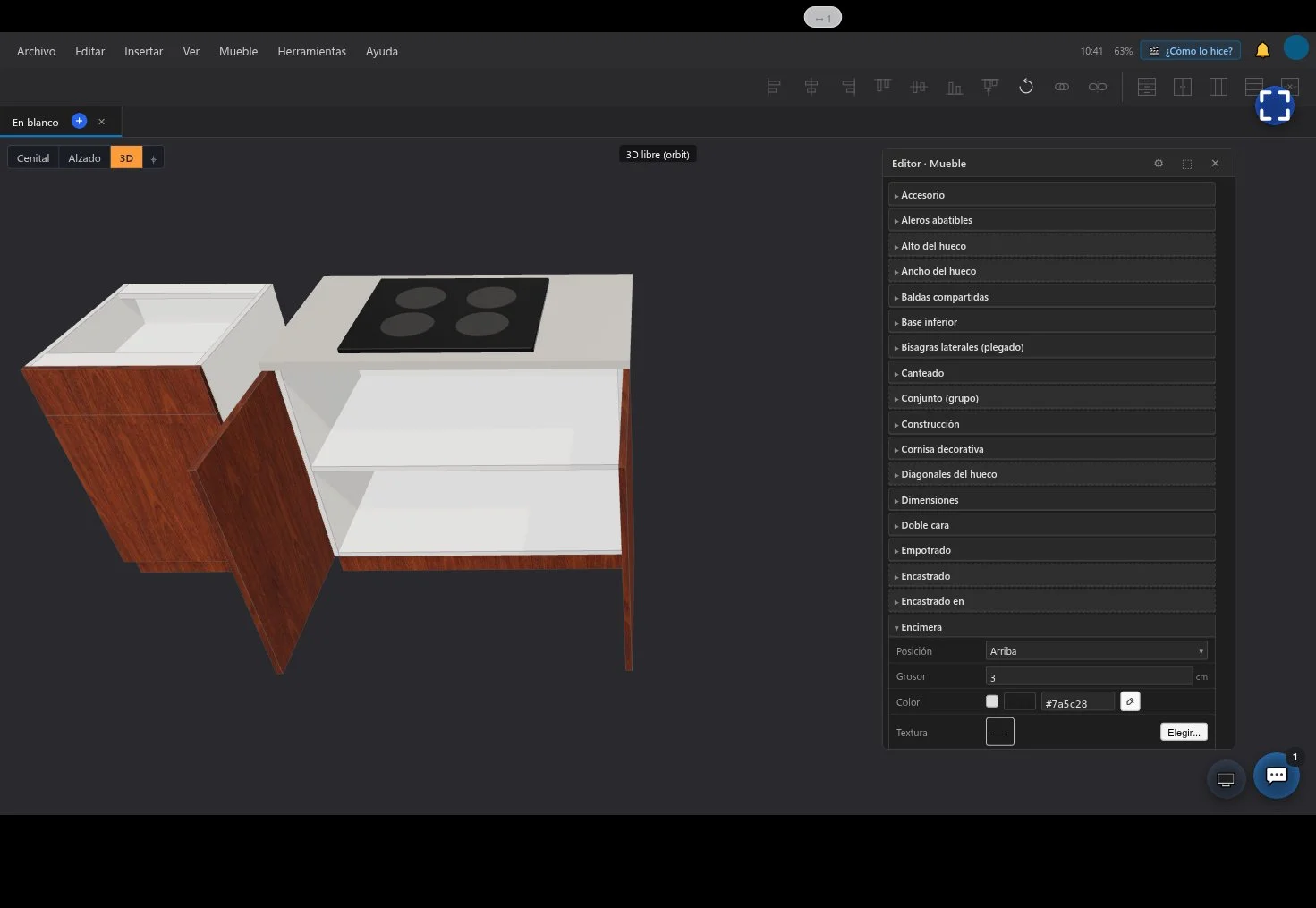

Vista 3d de lo que llevamos
Paso 27 de 40

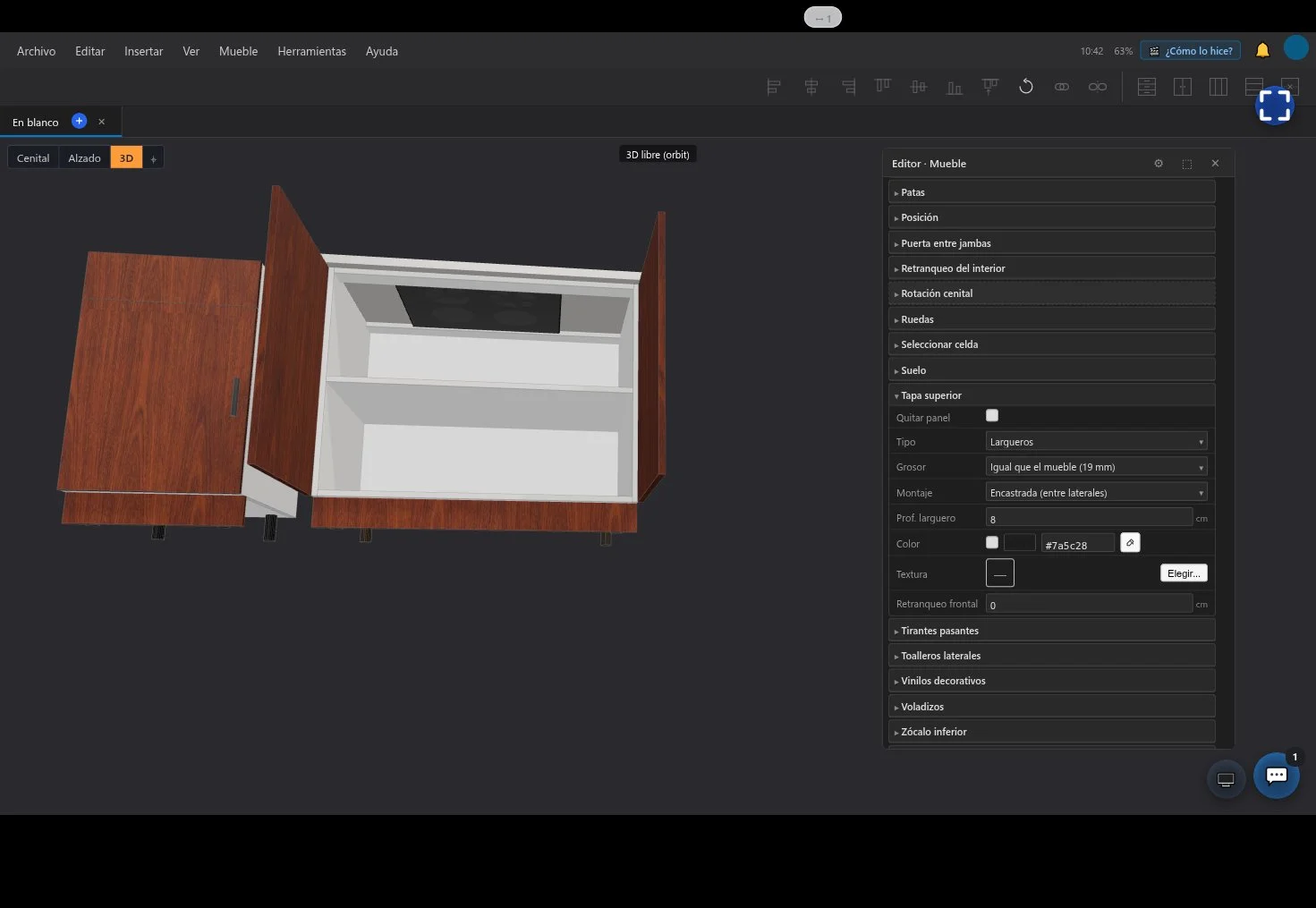

Le cambio la tapa superior al mueble a largueros
Paso 28 de 40

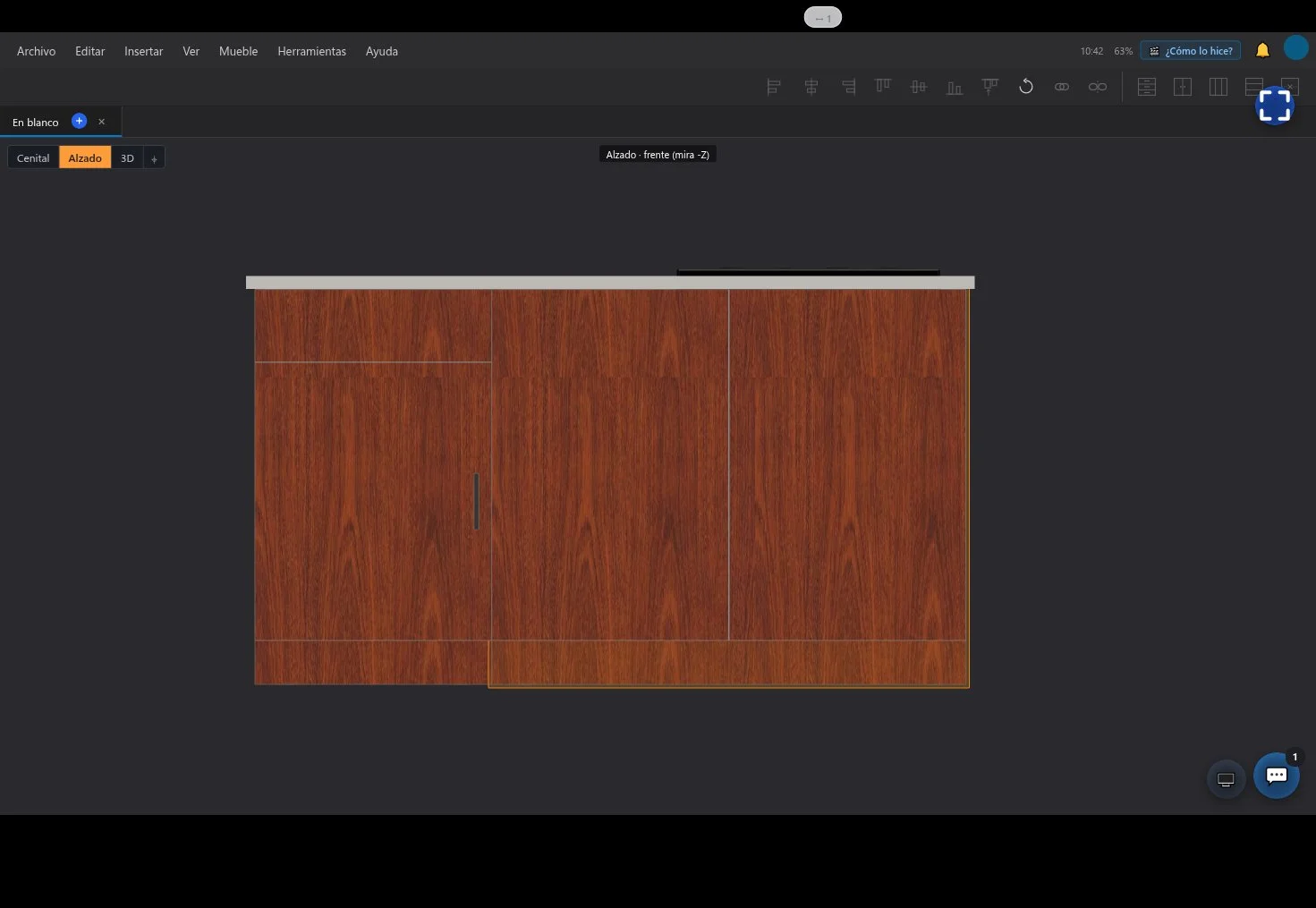

Ajustamos los muebles
Paso 29 de 40

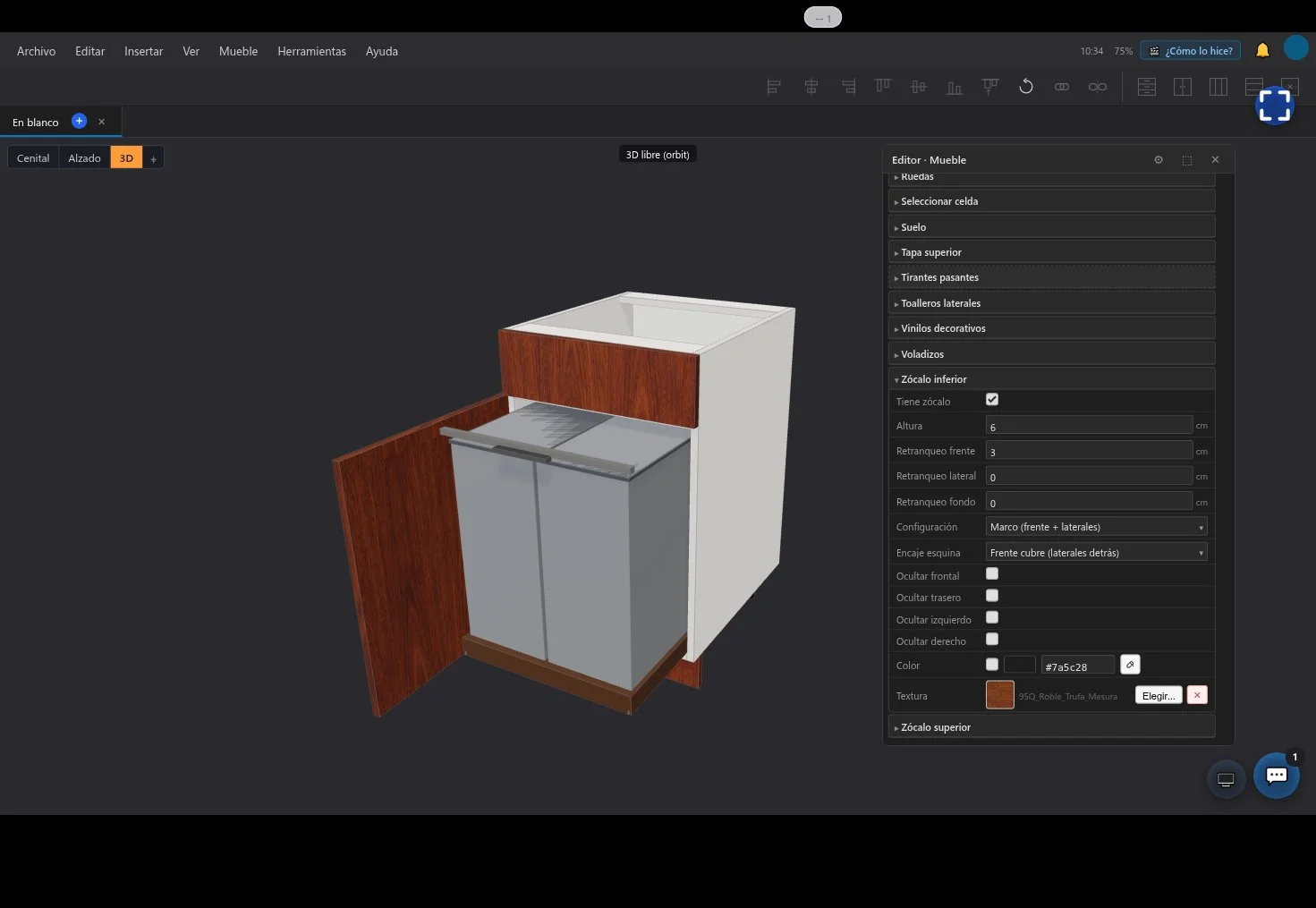

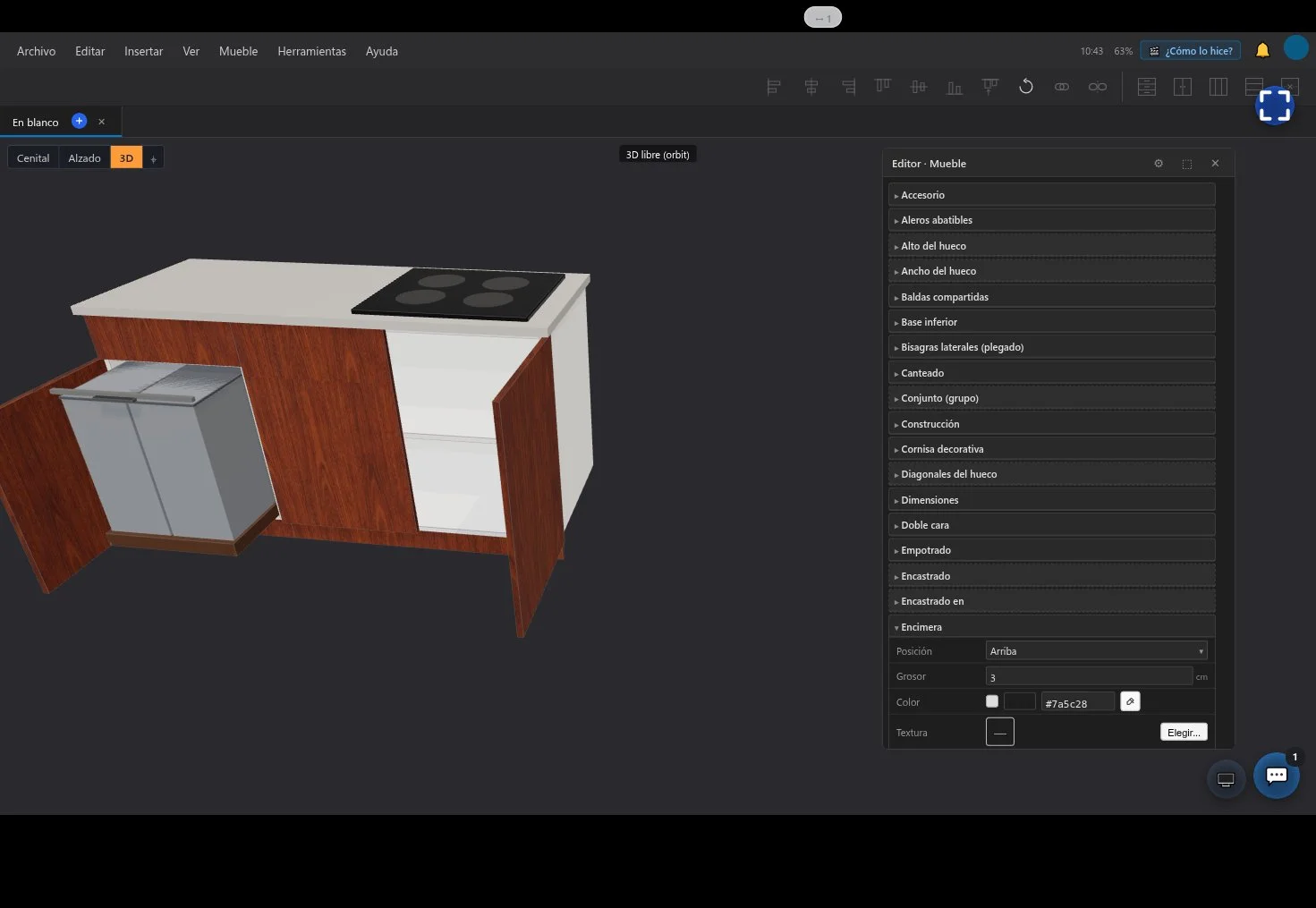

Vista 3d con los cubos de reciclaje a la vista
Paso 30 de 40

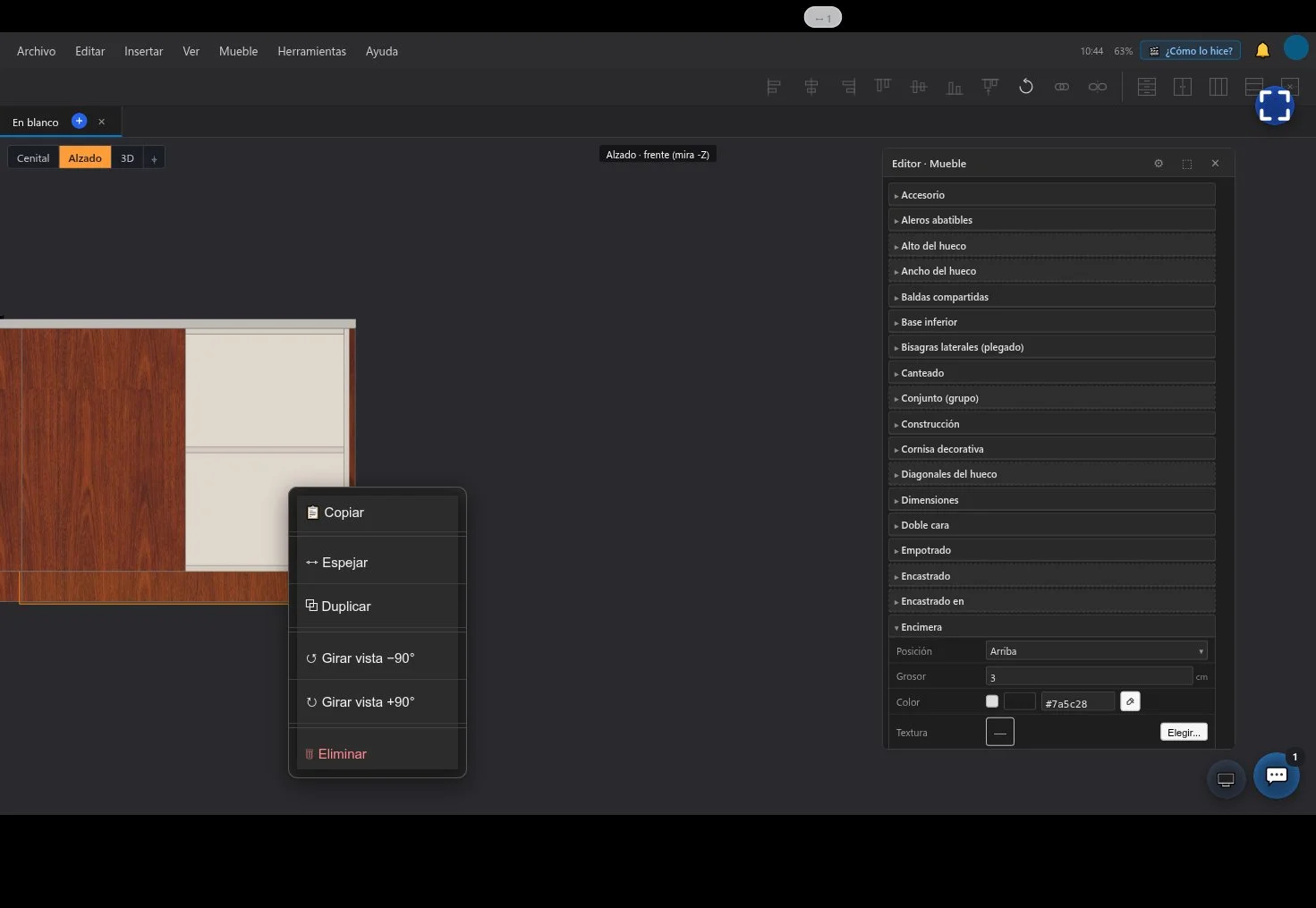

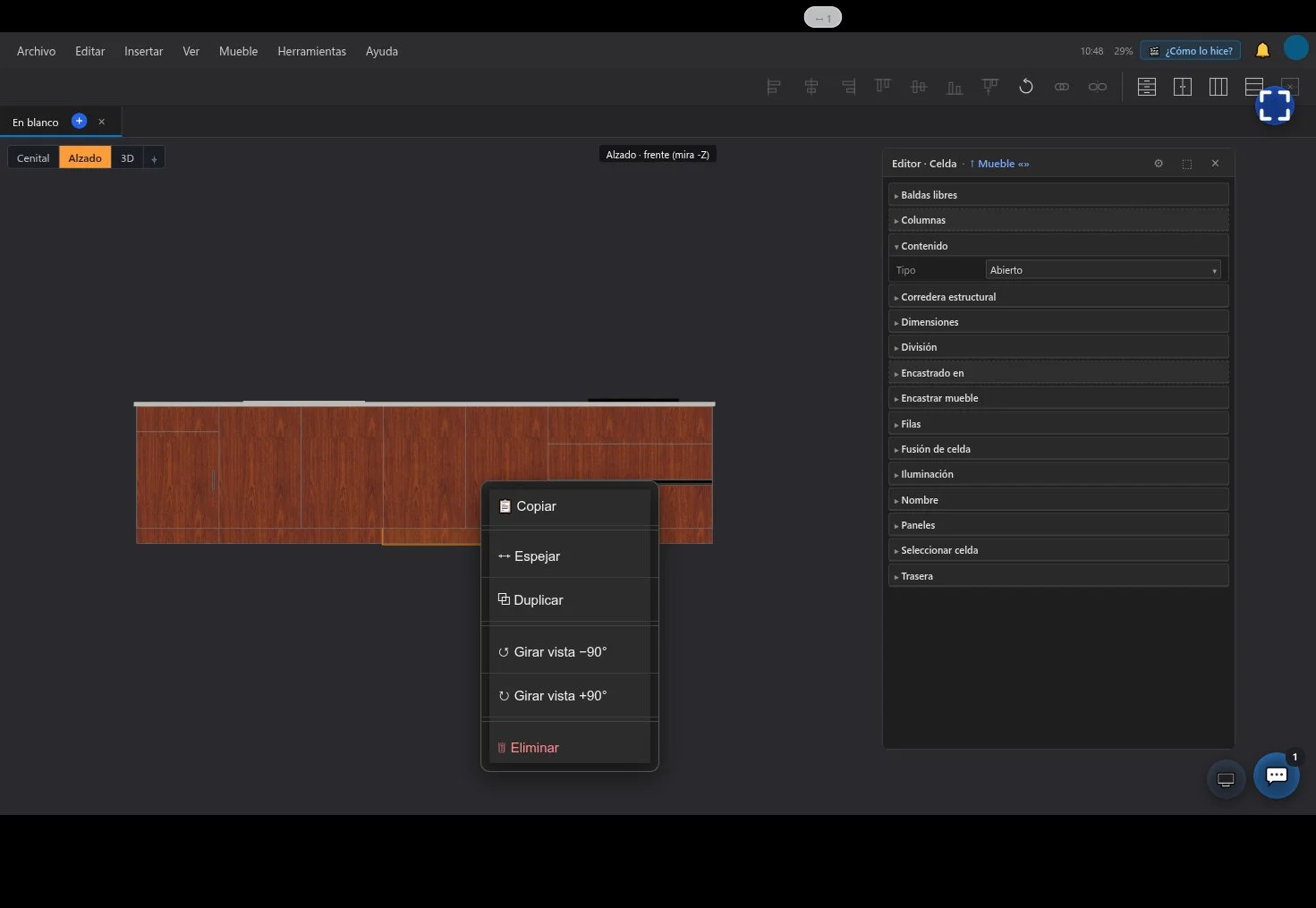

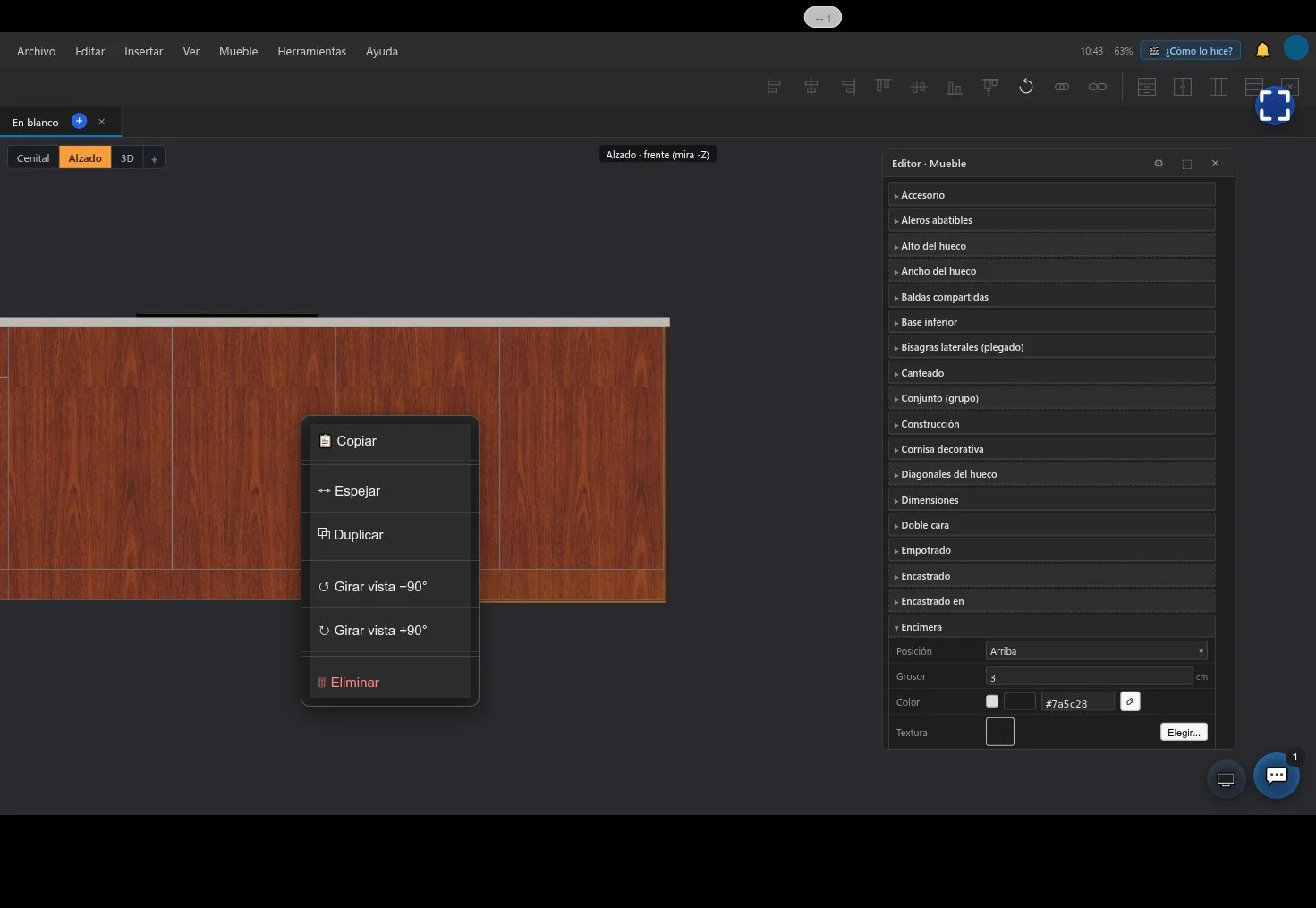

Duplicamos el mueble del fregadero
Paso 31 de 40
Vista interior
Paso 32 de 40
Duplicamos otra vez el mueble y eliminamos las zonas para crear separaciones para los cajones
Paso 34 de 40
Dividimos en 3 filas
Paso 35 de 40

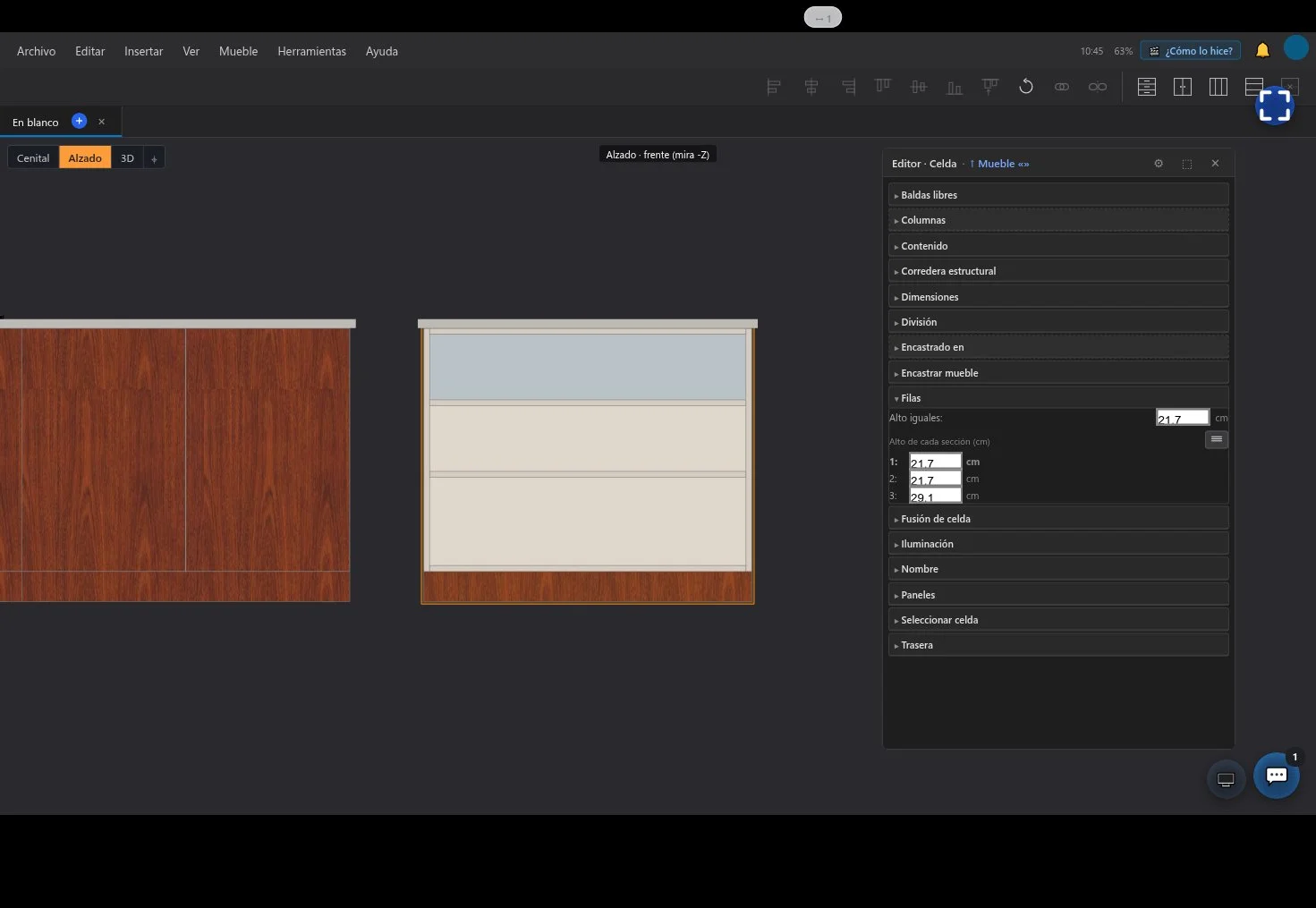

En la opción filas aumentamos la tercera fila para que se ajuste al diseño.
Paso 36 de 40

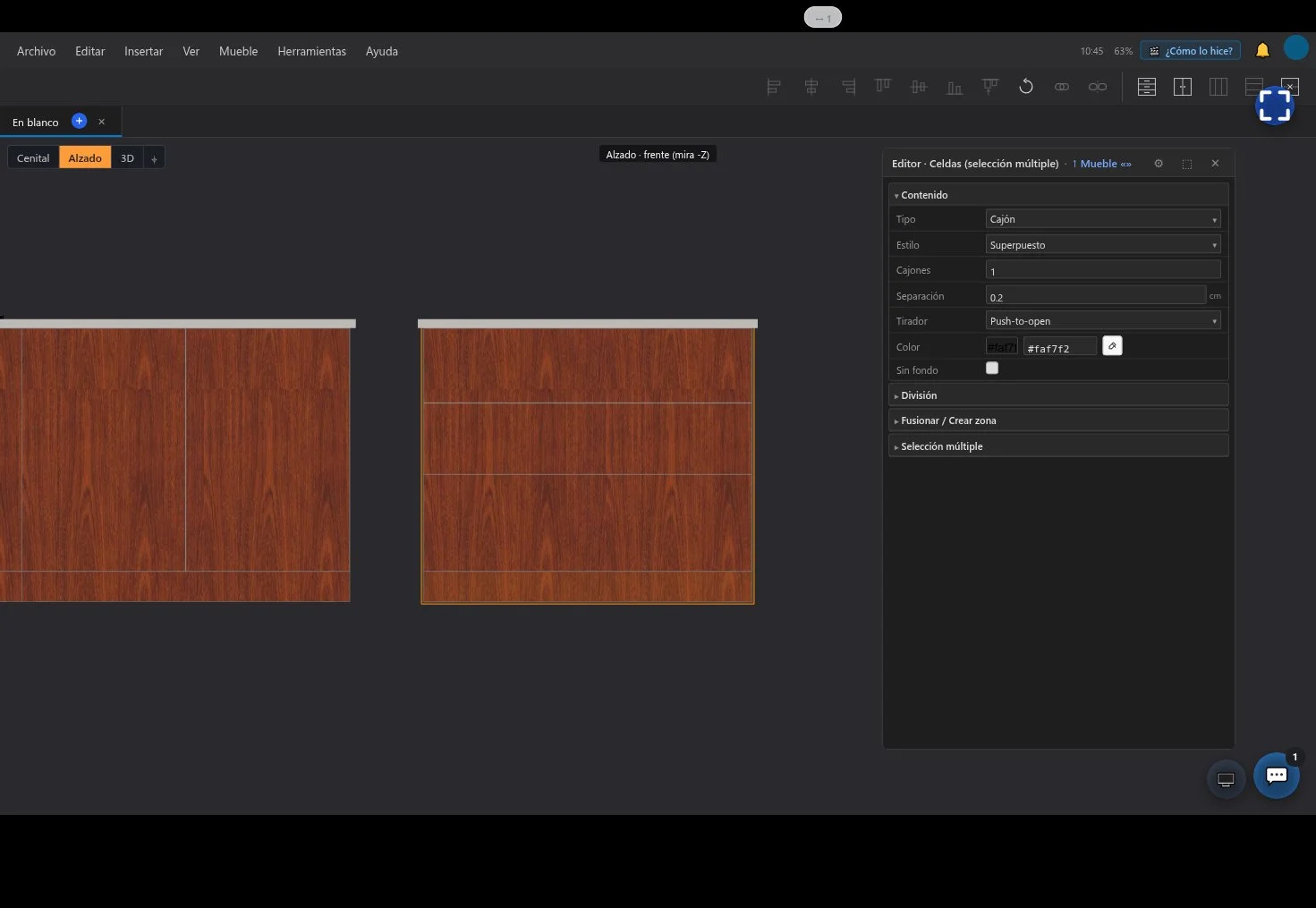

Seleccionamos las tres filas al mismo tiempo y en contenido elegimos "Cajón"
Paso 37 de 40
Se ha ido el dedo y el tercer cajón se ha quedado con tipo espejo. quitamos el check correspondiente.
Paso 38 de 40

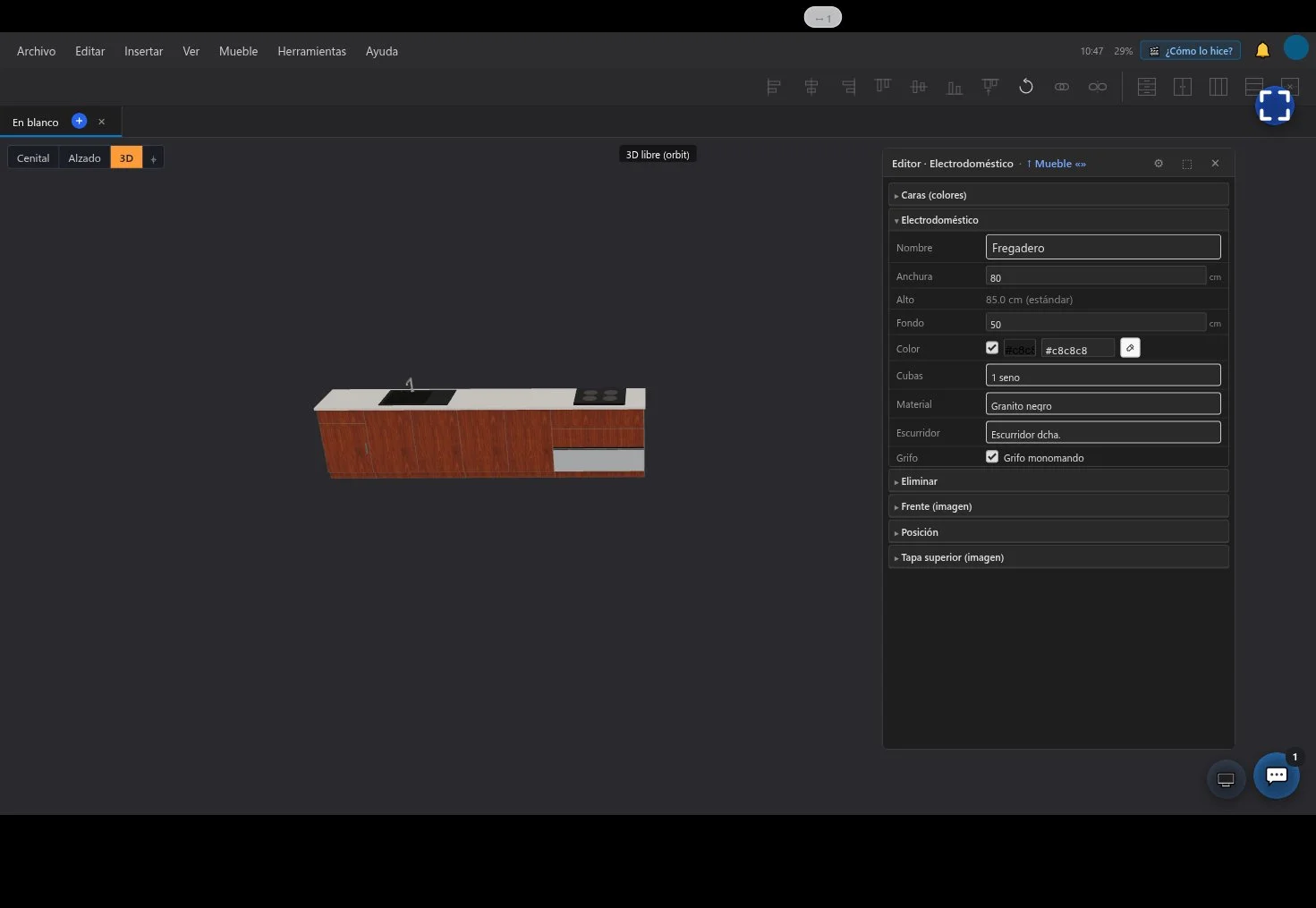

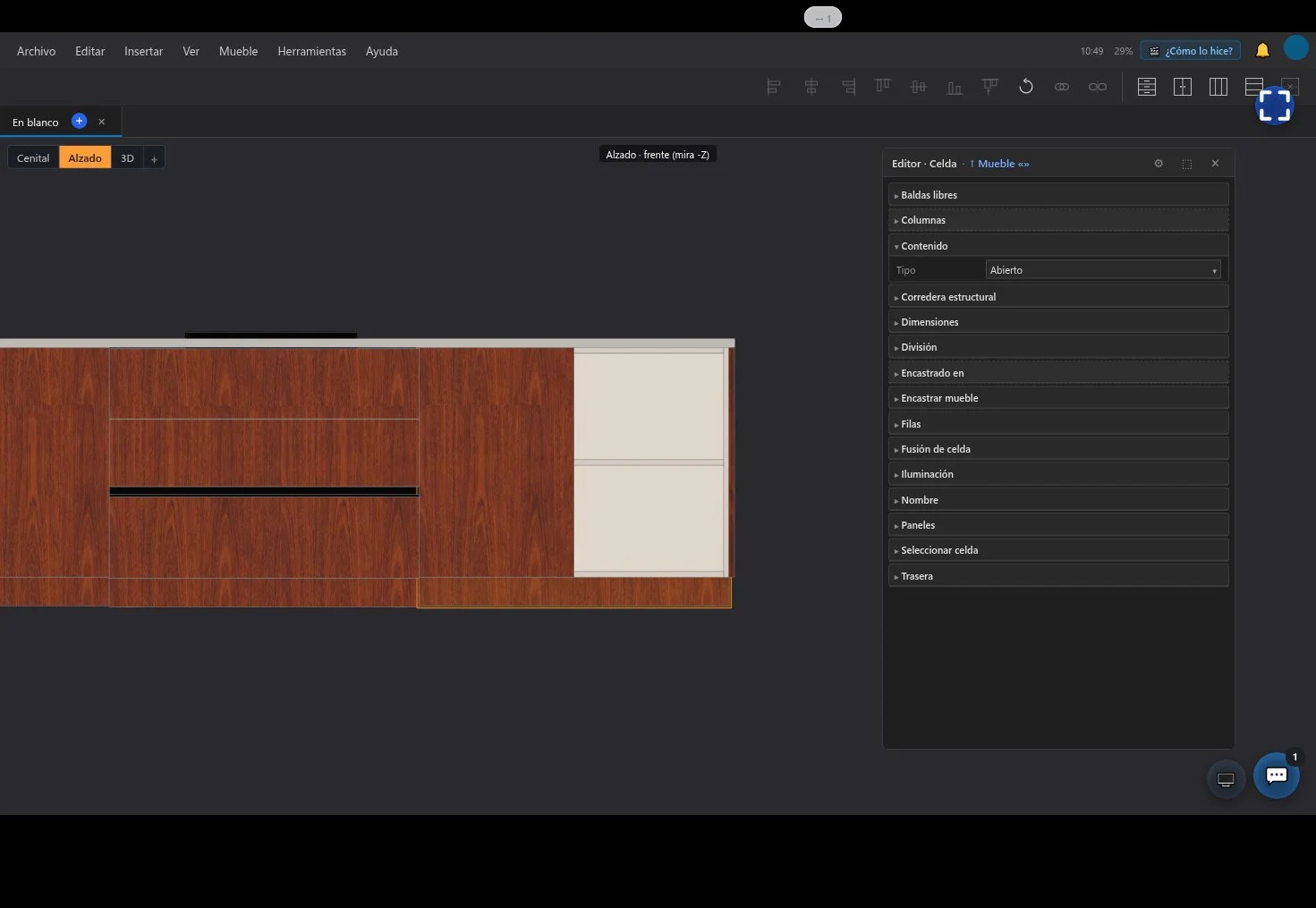

Para el tirador del tercer cajón elegimos tipo uñero color negro. Duplicamos el mueble para el que tendría que ser de vitrocerámica. Ahora añadimos un fregadero y lo cambiamos por el de la vitro que habíamos puesto por equivocación
Paso 40 de 40

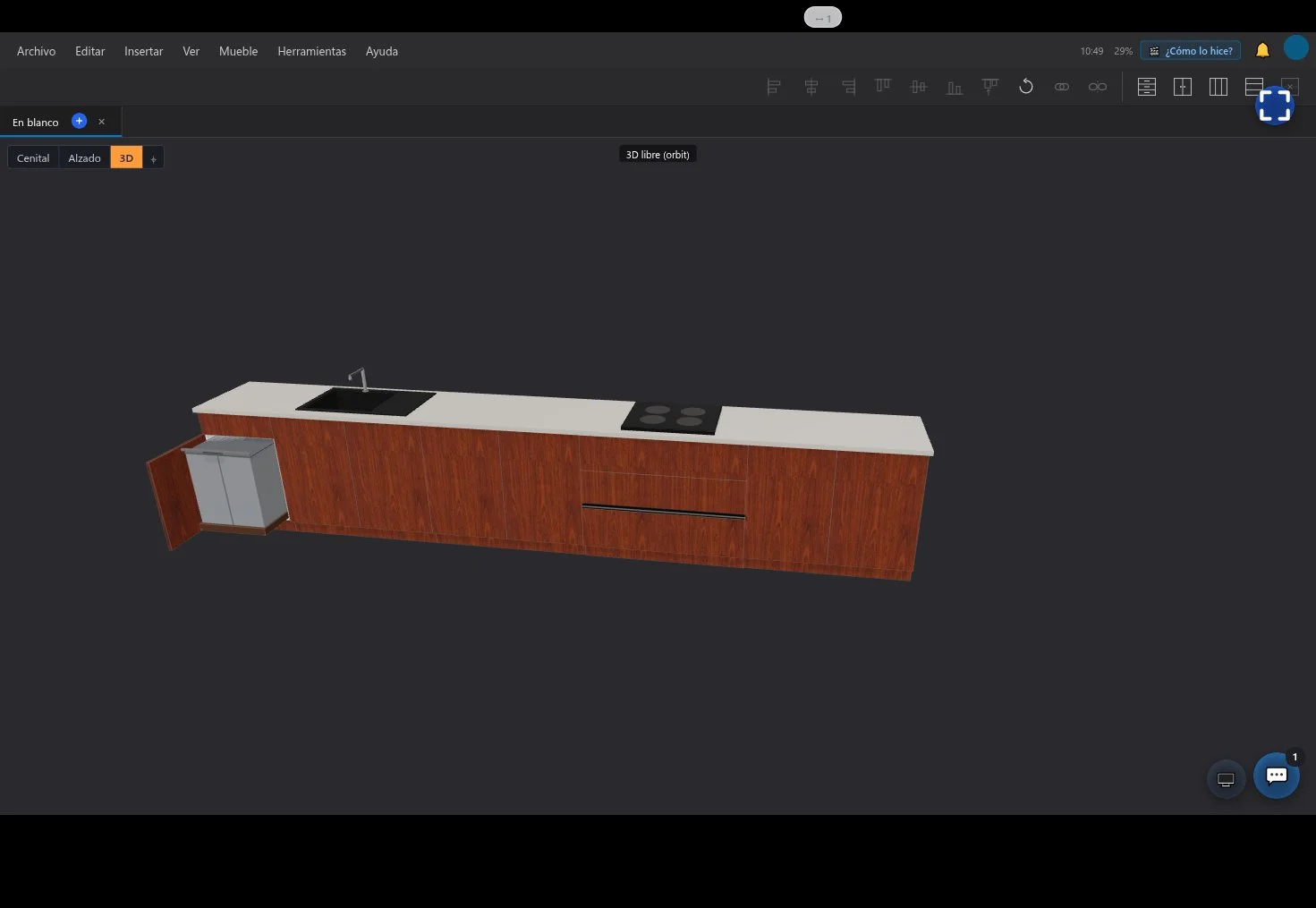

Cambiado. La composición se ha terminado.
